安科瑞 智慧用电在线监测仪表 预防电气火灾

安科瑞 张徐榕

1概述

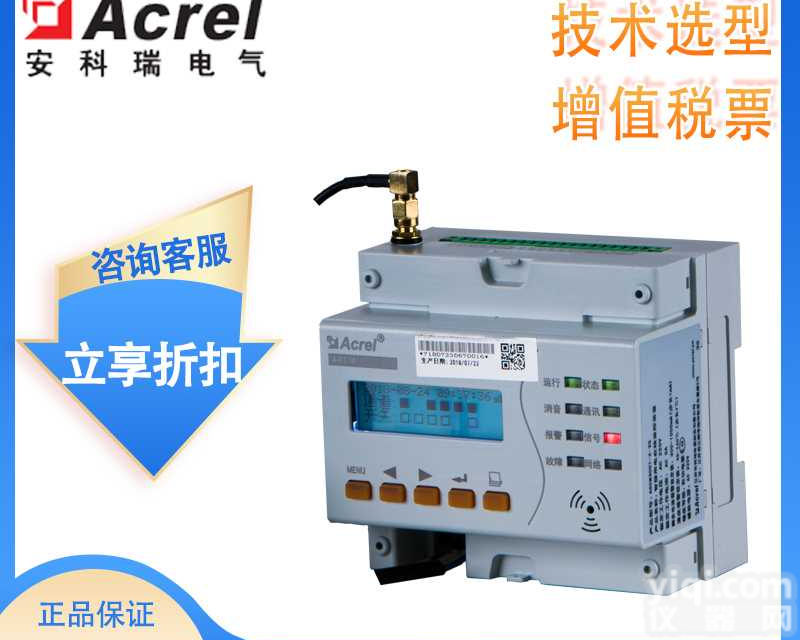

      安科瑞 智慧用电在线监测仪表 预防电气火灾是针对0.4kV以下的TT、TN系统设计的智能电力装置，具有单相交流电测量、遥信输入、遥信输出功能，以及RS485通讯或GPRS无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

   产品采用新的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有RS485通讯升级为GPRS无线通讯方式，大大解决了现场布线难的情况，提高工作效率。作为一种新的智能化、数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

2产品型号

3技术参数

4安装与接线

4.1外形及安装尺寸(单位mm)

4.2安装方式

35mm导轨安装，可加固定端子进行固定。

4.3接线说明

　　注：电流互感器红色线接6号端子，黄色线接5号端子。

5指示灯定义及按键操作

5.1测量项目说明

　　可同时监控剩余电流和温度,并根据剩余电流和温度的大小作出报警指令。并且当输入信号达到报警设置时，发出声光报警。

5.2指示灯定义

●运行指示灯(绿色)：仪表处于正常运行时，指示灯闪烁，闪烁频率大约为一秒一次;

●消音指示灯(绿色)：仪表处于消音状态时，指示灯亮;

●报警指示灯(红色)：仪表处于报警状态时，指示灯亮;

●故障指示灯(黄色)：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的故障);

●状态指示灯(绿色)：长亮(已连接到服务器)，闪烁(未连接服务器);

●信号指示灯(绿色)：长亮(无线信号强，RSSI值大于15)闪烁(无线信号弱，RSSI值小于15);

5.3按键操作

　　可通过按键对仪表进行地址、参数设置，亦可通过按键来对仪表执行消音、自检和复位操作等。ARCM300共有5个按键，从左至右分别为：MENU菜单键、消音、复位、回车键和翻页键。
