JDS-2000型 继电保护试验箱

产品概述JDS-2000型 继电保护试验箱

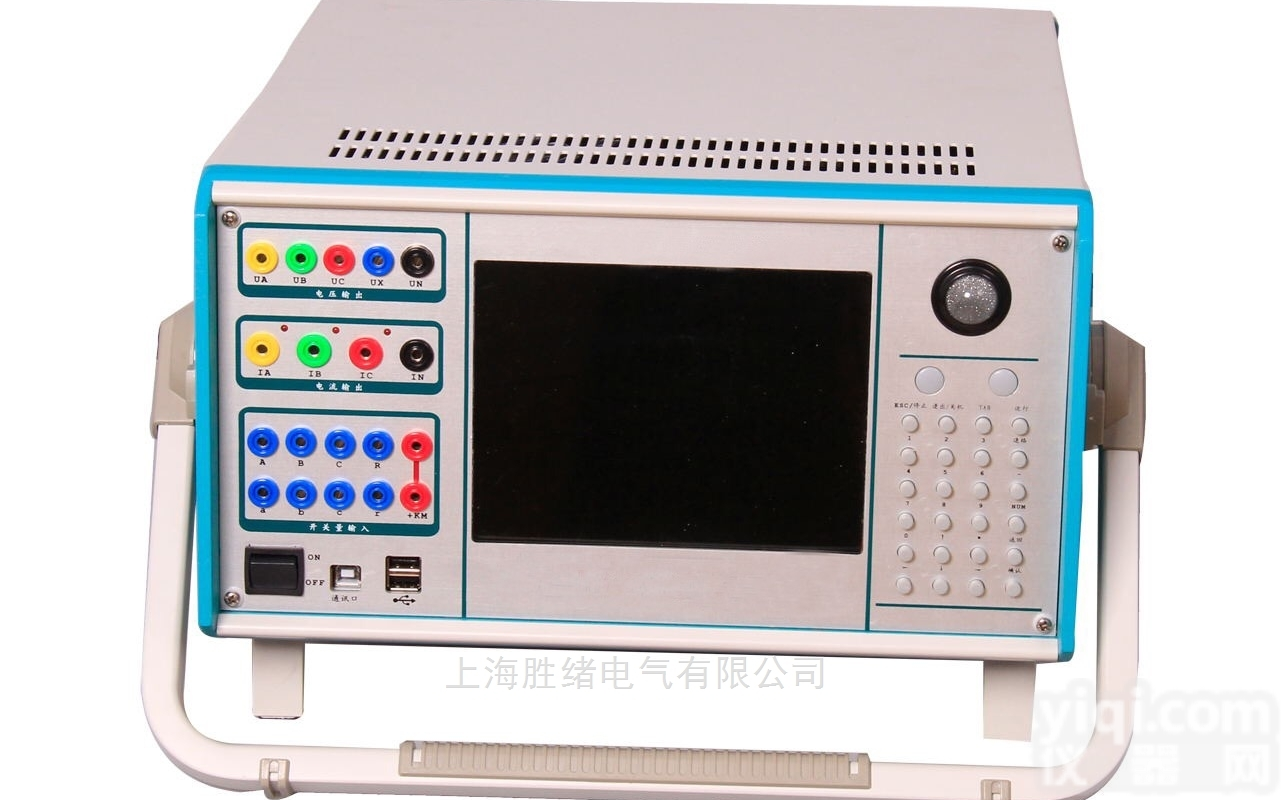

BS-300G 微机继电保护测试仪采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

数字信号处理器微机

装置采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。

D/A转换和低通滤波

采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度，由于D/A分辨力高和波形点数高，D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题。

电压、电流放大器JDS-2000型 继电保护试验箱

相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。

功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流或开路，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时，限时时间到，软件自动关闭功率输出并给出告警指示。

产品别称

微机继保仪、微机继电保护测试仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

功能特点

1、使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2、高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3、配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4、配备有外接USB接口，可以方便地进行数据存取和软件维护。

5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指要求。

7、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到ZD时，波形仍能保证不失真、不削峰。

9、开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

10、自带110V/220V辅助直流电源，可在试验现场为保护装置供电。

11、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

12、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

13、仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

技术参数

交流电流源

六相共用中性点的电流源，电流上升下降时间 ＜100μs

ZD输出功率：450VA/相

输出准确度：

产品概述

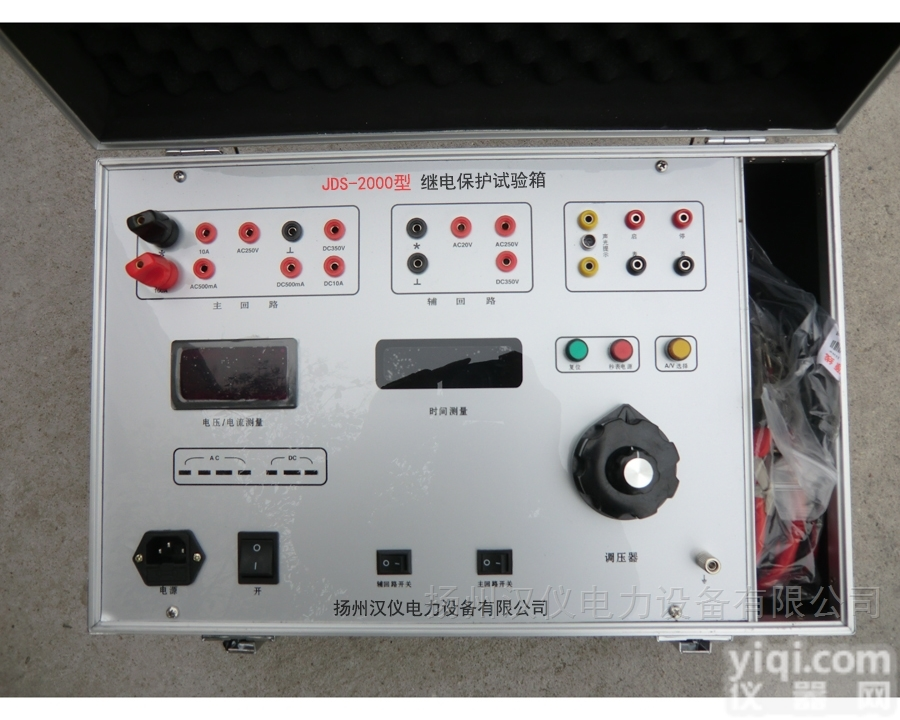

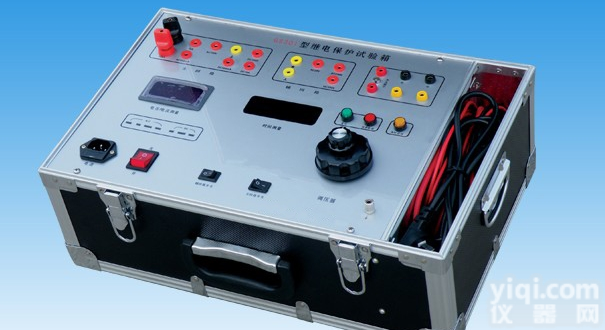

JDS-2000型继电保护试验箱是我公司2000年开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量公为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。

产品别称

继电保护效验仪,微机继保仪,继电保护测试仪,继保测试仪,继保校验仪,继保仪

工作原理

仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

技术参数

1、输入电源：AC220V±10％  50Hz

2、标称容量：0.75KVA（可根据要求增加或减小容量）

3、输出：

   主回路：AC         0-250V  （3A）

   （大旋钮调节）      0-500mA  （15V）  串电阻

                       0-10A   （15V）  串电阻

                       0-100A   （10A）

   DC                 0-350V  （3A）

                       0-500mA   （15V）  串电阻

                       0-10A   （15V）

   辅回路  AC         0-20V（1A）

   （小旋钮调节）   AC 0-250V（1A）

   DC0-350V（1A）

4、测量范围：

测电压范围：        0-500.0V（直测）

测交流电流范围： 0-500mA（直测）

                 0-10.00A（传感器输入）

                 0-100.0A（传感器输入）

测直流电流范围： 0-500.0mA（直流）

                 0-10.00A（分流器输入）

测时间范围：     0-999.999S（分辨率为1mS）

5、标准度：测量标准为0.5级

6、外形尺寸：272mm×172mm×262mm

7、重量：10kg

8、使用环境温度：-20℃-45℃
