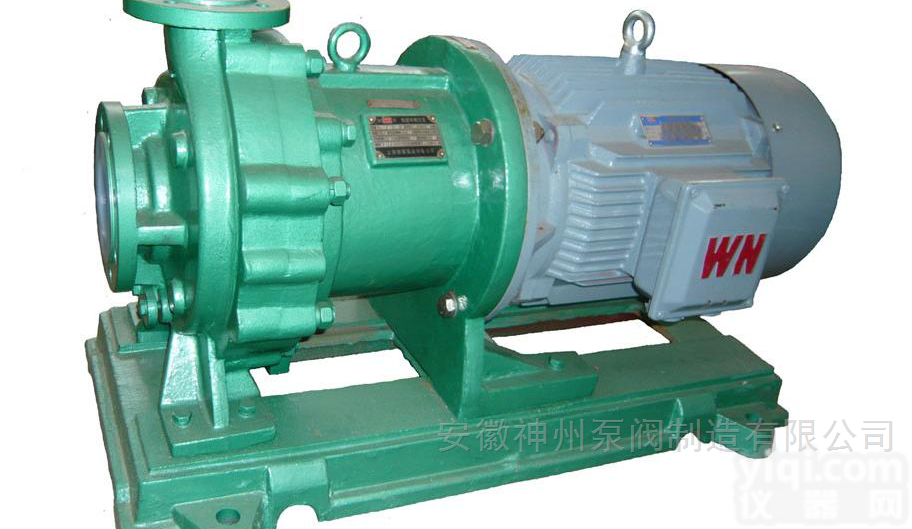

IMD（C）氟塑磁力泵

一、概述：IMD(C)氟塑磁力泵
   IMD氟塑料磁力泵是我厂在原有磁力泵设计基础上，吸收国际先进设计理念，优化零件结构研制生产的大功率高扬程内衬氟塑料磁力泵，泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便。

二、设计特点：IMD(C)氟塑磁力泵
    IMD氟塑料磁力泵主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流强劲扭矩，使产品更GX节能；IMD氟塑料磁力泵可连续输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，驱动磁铁联轴器直接装在电机轴上，内外磁体间用隔离套总成完全隔离，使泵腔处于完全封闭状态泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

三、用 途：
     IMD氟塑料磁力泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别适合输送密度大于1.9t/m3、高浓度、易漏、易燃、易爆的腐蚀性液体。

四、安全性能：
    IMD氟塑料磁力泵隔离套总成采用三层加强式隔离。接触液体层为全氟塑料F46一次性高温模压制成，具有的耐腐蚀性能；中间层为不锈钢套加固层，此设计让隔离套机械强度更高、耐压性能更好；外层为加强套、选用碳纤增强塑料制造，该材料无磁损耗，承压高，万一外磁体因外力量或其他原因与加强套接触，不会产生火花，保持高水平安全性能。
五、结构示意图：

六、性能参数：
