MFBL 回风立井防爆门,矿用防爆井盖组成结构

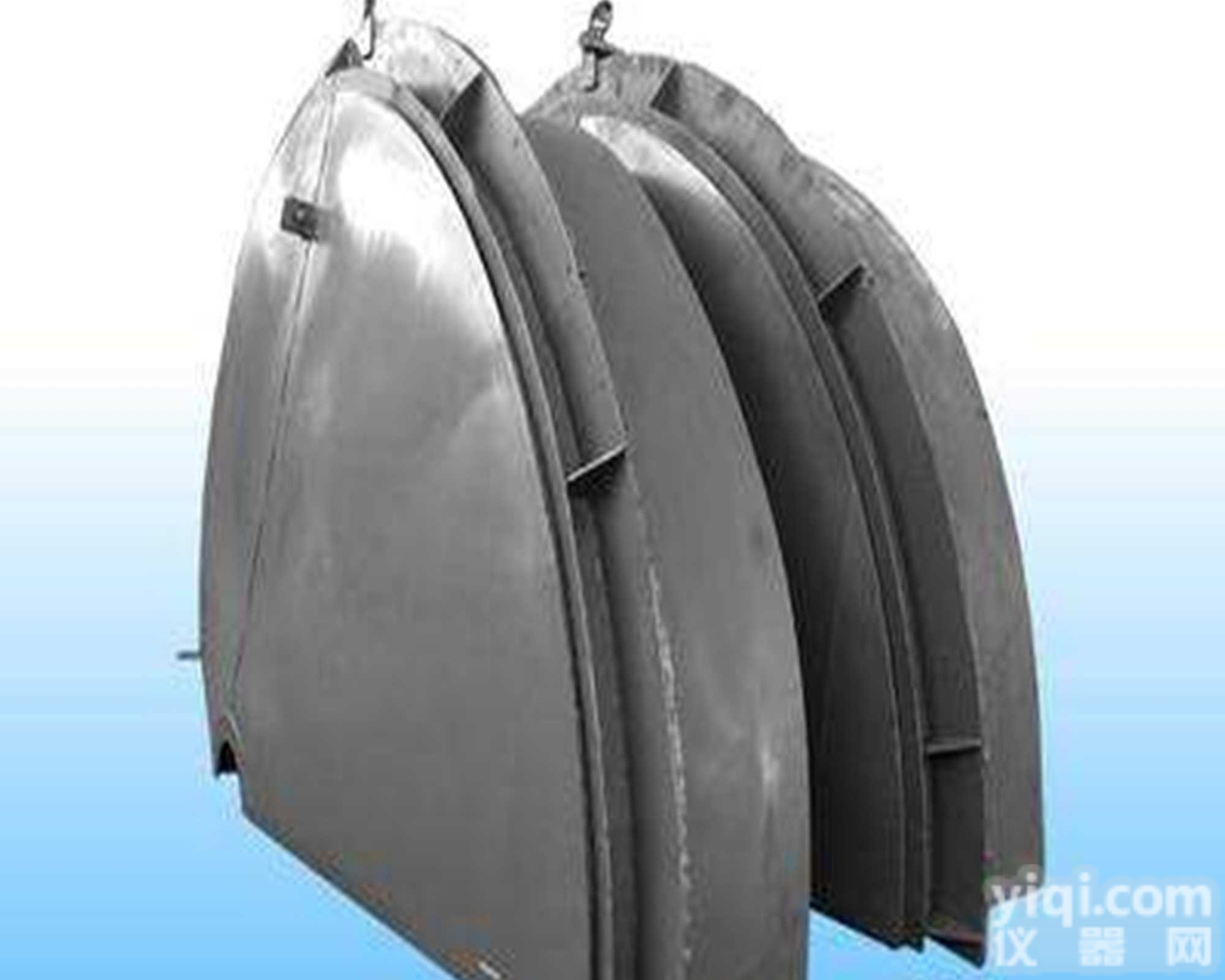

回风立井防爆门,矿用防爆井盖组成结构,回风井防爆门门体结构：采用锥角为30°的截锥形圆中,壳结构,圆筒形立壁及外密封圈第三部分焊接为一体,由于门体较大,将门体分为四块（用于井筒直径3~5米）和八块（用于井筒直径5~7米）两种组合方式。块与块的联结采用角钢搭接焊并夹以胶垫（立壁部分用石棉垫）用螺栓紧固。

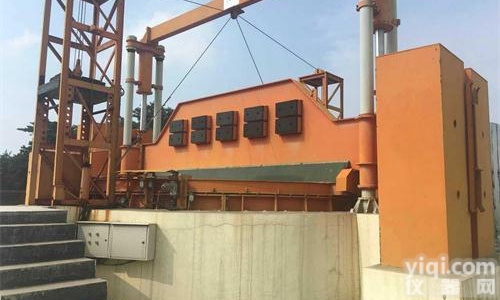

回风立井防爆门,矿用防爆井盖组成结构,回风井防爆门重锤部分：由支架,重锤,滑轮罩组成。重锤的配重按一下原则考虑：当风机停风时,门能自动打开；门关闭时要取下一定数量的重锤块才能使门复位。重锤的行程分别按门的开启高度1米（用于井筒直径3~5米）和1.5米（用于井筒直径5~7米）来确定。

1,回风井防爆门支架：在支架上设由两个滑轮,滑轮的位置应使悬挂钢丝绳亵渎zui小或接近垂直,以减少重锤重量和门体打开过程中力矩的变化,便于启动。

2,回风井防爆门重锤：为了不使支架过高,重锤块的直径按门的大小不同分别选用,直径为360毫米（用于井筒直径3~5米）和450毫米（用于井筒直径5~7米）两种规格,每个防爆门设四组重锤。

3,回风井防爆门滑轮罩：重锤支架上设有滑轮罩可以遮挡雨雪,防止生锈。滑轮罩由圆弧板及圆钢支承组成,焊接在支架的两侧角钢上。

回风立井防爆门常见的尺寸从3.0到10米的都有,不管是多大的井口我们都是可以定做的,并且我们家的配重拾铸铁的,使用寿命会更长,抗风压可以达到5000pa,矿井使用完全没有问题。
