CHDF冲压多级泵

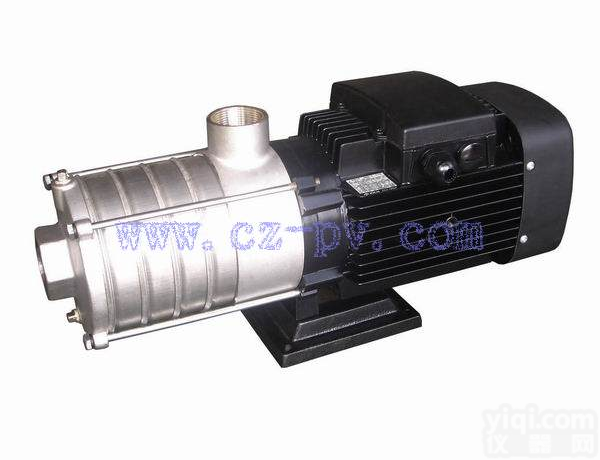

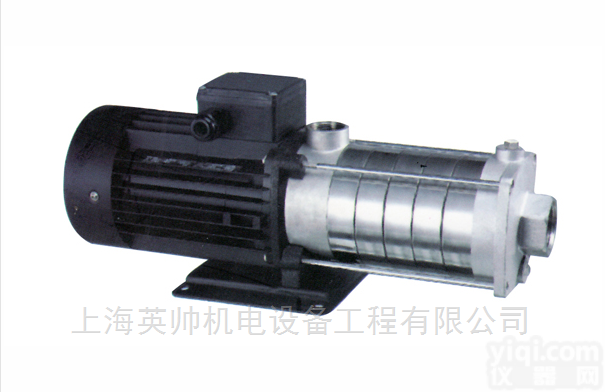

CHDF系列冲压多级泵，配卧式加长轴电机，轴向吸入,径向排出泵的过流部件均为优质不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性的介质.产品采用优良的水力模型和先进的制造工艺具有适用范围广，GX节能，质量可靠等特点。CHDF冲压多级泵

产品应用CHDF冲压多级泵

CHDF系列泵适用于工业及生活用水、空调系统、计量系统、工业清洗、增压系统、水处理(水的净化) ,水产养殖等。

工作条件

液体温度：常温型：-15℃~+70℃

         热水型：+70℃<T<105℃

ZD环境温度：+40°C

ZD工作压力：10bar

全封闭式风冷电机

铝壳

防护等级：IP55、绝缘等级: F

标准电压：220V/50Hz、 380V/50Hz。

输送液体

稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。

泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。

泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。

性能范围

曲线条件

下述条件适用于前面所示性能曲线。

所有曲线都基于电机在恒速2900rpm的测量值。

测试采用20℃不含空气的水，运动粘度为1m㎡/s。

泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使用电机过载等。

性能表

结构图

序号名称及材料表
