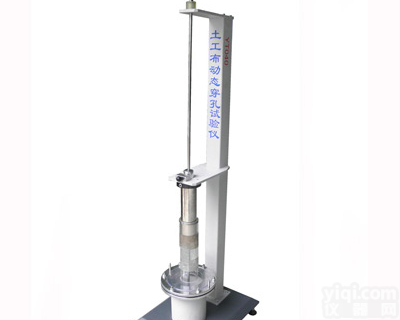

LBT-4 土工布动态穿孔测定仪 落锥穿透试验仪

LBT-4型

土工布动态穿孔测定仪

土工布动态穿孔测定仪 落锥穿透试验仪适用范围：用于测定土工布及其有关产品阻抗从固定高度落下的钢锥穿透能力。表征了尖石落在土工布表面后对土工布造成的损坏程度，其性能符合JTGE50公路土工合成材料试验规程、SL235土工合成材料试验规程、GB/T17630、GB17642、、土工布及其有关产品动态穿孔试验——落锥法标准中对仪器的要求。


土工布动态穿孔测定仪 落锥穿透试验仪测试原理：将土工布试样水平夹持在夹持环中，规定质量的不锈钢锥从500mm，高度跌落在试样上，由于落锥刺入试样而使试样上形成破洞，再将标有刻度的小角量锥插入破洞测得穿透程度。

土工布动态穿孔测定仪技术参数
1、夹持环内径：150±0.5mm
2、锥尖至试样距离：500±2mm
3、不锈 钢锥：ZD直径ф50mm
锥角45度
总质量1000±5g(含导杆)
4、小角量锥：质量600±5g
5、外型尺寸：450x350x1500mm
