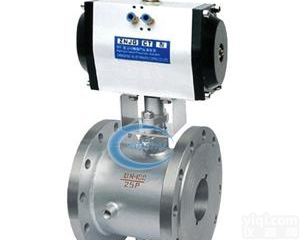

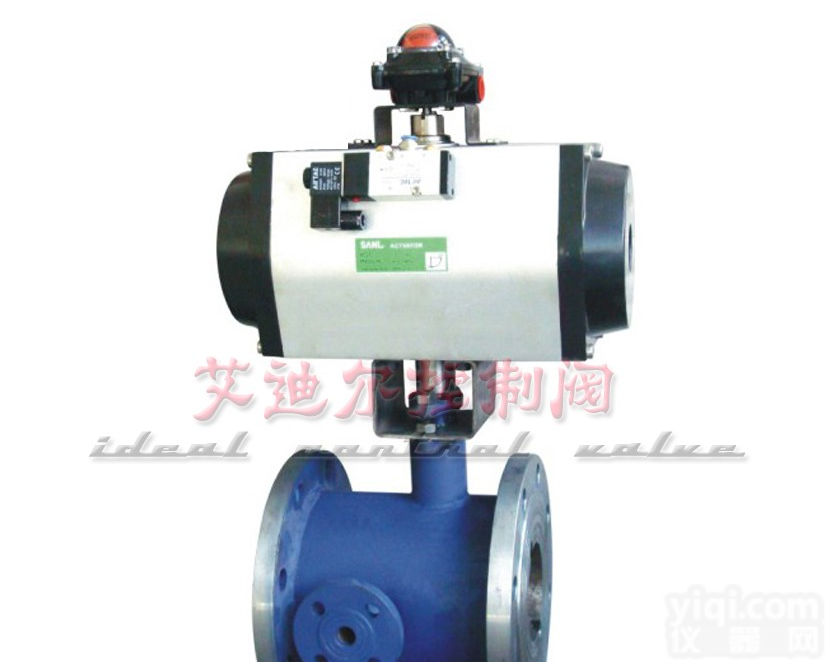

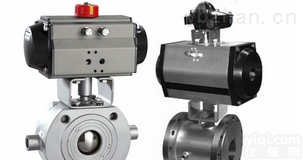

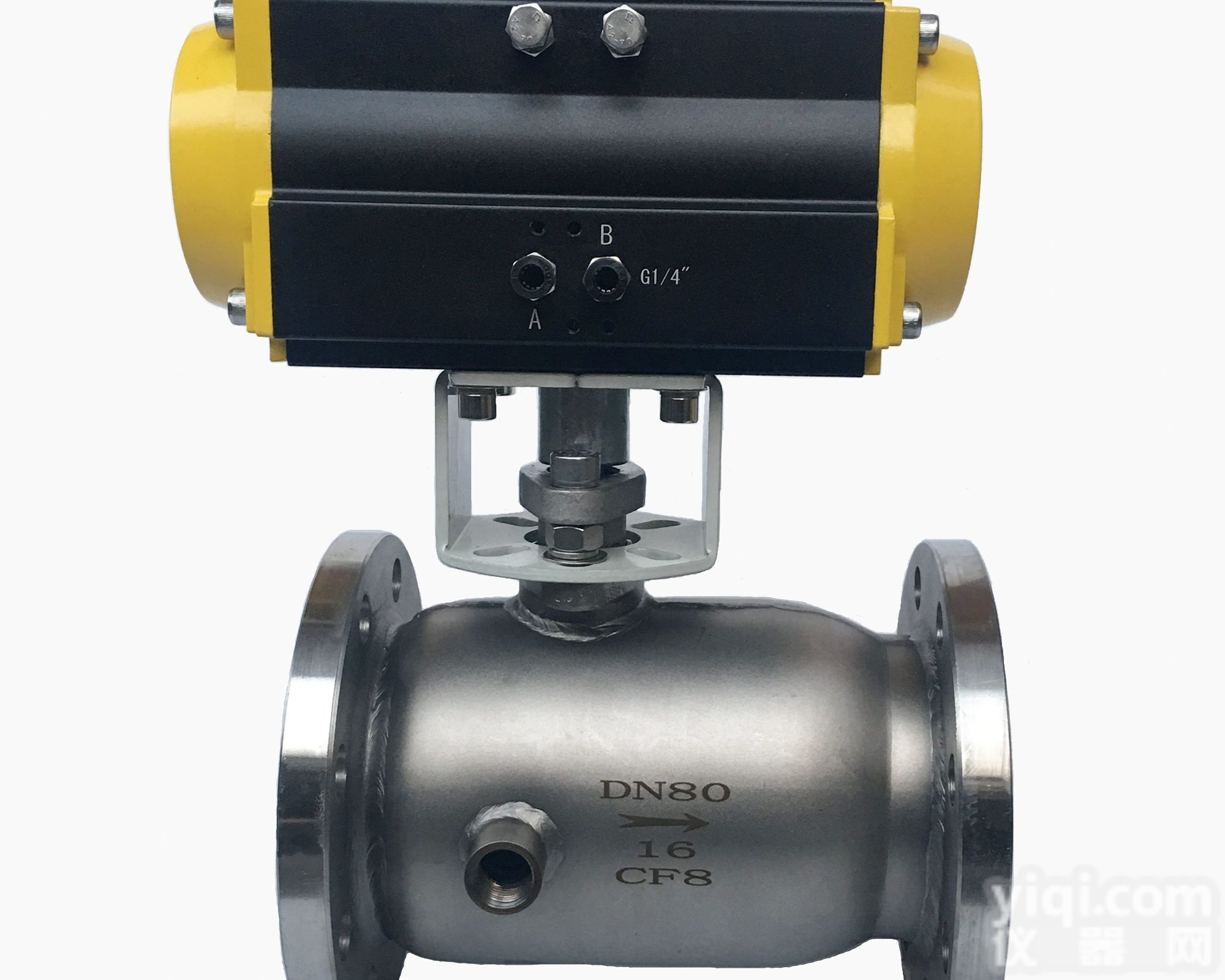

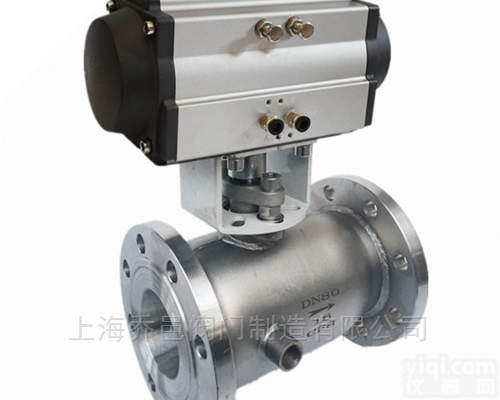

气动夹套保温球阀

产品介绍：气动夹套保温球阀

ZSHV系列气动V型调节球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时，V形缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列汽缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用型式分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源故障，球阀将按控制系统的要求自动处于关

产品构成材料：气动夹套保温球阀

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯，柔性石墨

波纹管：1Cr18Ni9Ti

垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60SIMN

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

产品接口标准：

法兰标准 铸铁法兰按GB4216.5-84

铸钢法兰按GB9113-88 JB/T79-94

法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面.

薄膜执行机构气信号接口:内螺纹M16×1.5

夹套保温型夹套载热体接口:对焊φ18×4

＊阀体法兰及法兰端面距离可以按用户指定的标准制造.

如:ANSI JIS JPI等标准.
