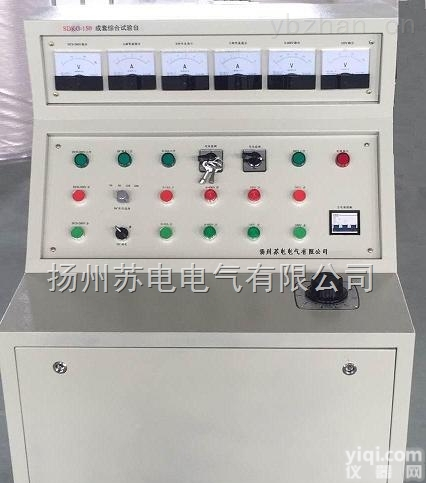

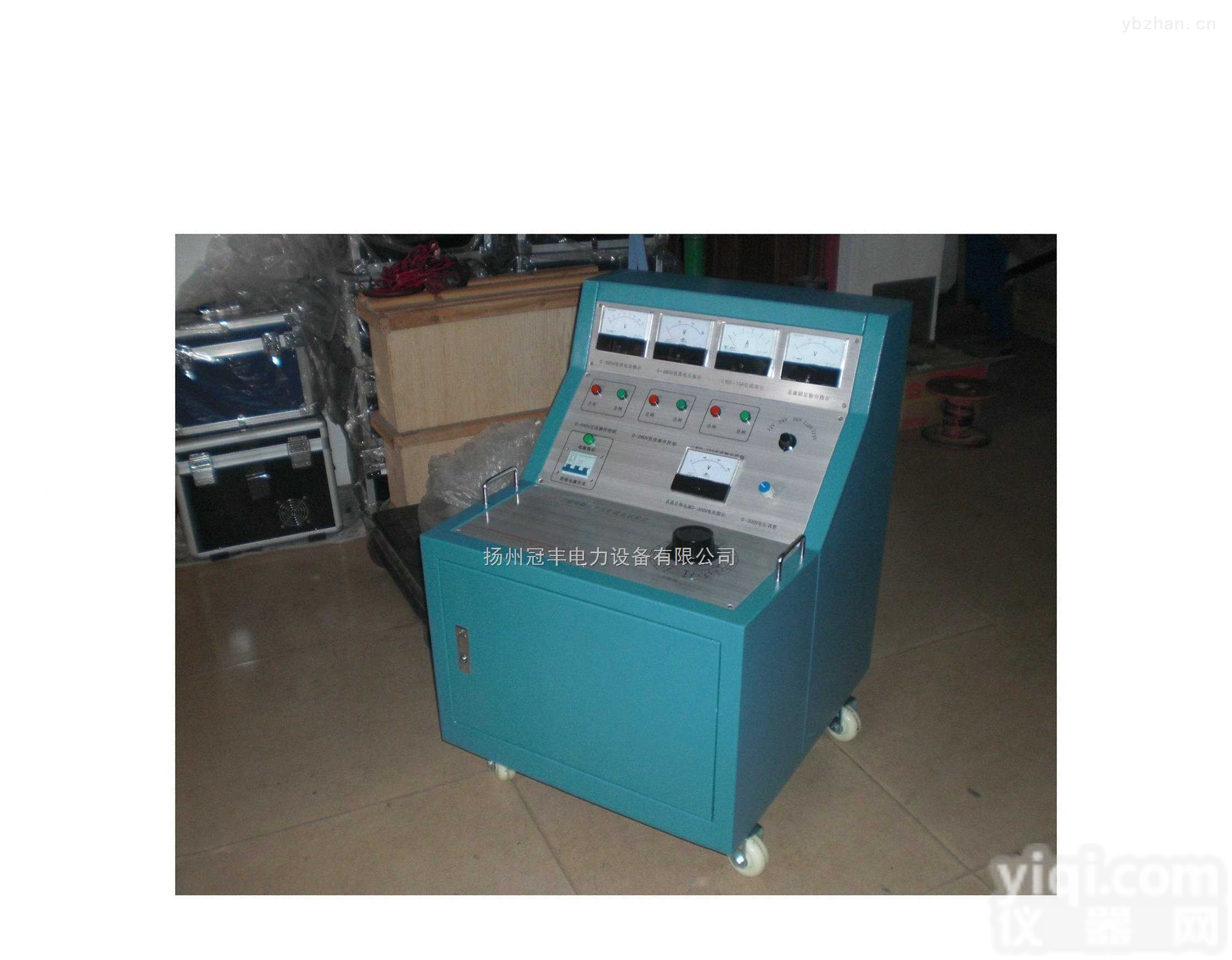

高低压开关柜通电试验台-成套综合测试台

高低压开关柜通电试验台-成套综合测试台产品别称

高低压开关柜通电试验台、开关通电试验台、开关柜综合测试台、通电试验台、高低压开关柜试验电源车、二次回路通电试验车、高低压开关柜通电试验车

注意事项：

   1、测试台要可靠接地，接地线不小于1.5mm。

   2、在测试之前一定要检查调压器是否在零位。

   3、在测试过程中要穿戴绝缘鞋和绝缘手套

高低压开关柜通电试验台-成套综合测试台面板示意图及线路原理图：

主要特点：

>集成多种交、直流电源，便于对开关柜的检测，大大提高工作效率。
>采用独立的变压器和调压器升压（升流），避免烧毁调压器。
>箱内一次元件采用国内知名品Pai产品；测量用的电流、电压、频率等表采用知名品Pai的表，传感器（电流、电压互感器）等采用0.5S级。
>采用阳极氧化拉丝面板，耐磨、耐脏，更美观。

技术条件：

输入电源:三相四线AC 380V

输出电压及电流:

1、三相AC 0 – 10A输出(<100V，可调值) 一组

2、三相AC100V输出 (固定值) 一组

3、交流操作电压输出 AC 0~400V, 220V时,电流小于10A

4、直流操作电压输出 DC 0~260V

5、直流合闸电源输出 DC 0~300V(额定电流100A,短时工作电流300A) 一组

6、单相AC220V输出(固定值，插座形式) 二组，
