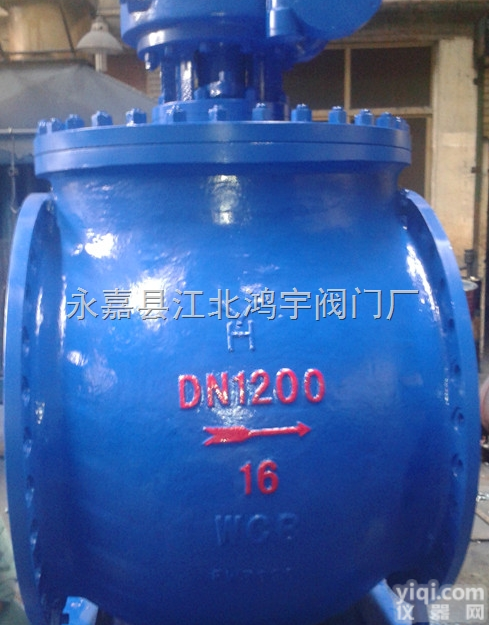

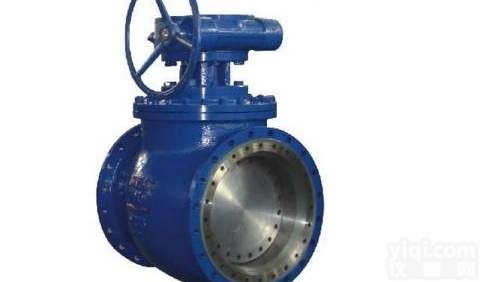

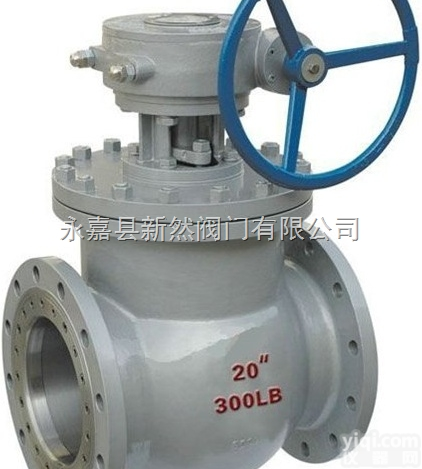

DYQ340H上装式偏心半球阀
- 产地：温州市
- 供应商：国成阀门集团有限公司
- 供应商报价：面议
- 标签：DYQ340H上装式偏心半球阀
产品库
DYQ340H上装式偏心半球阀
一、 上装式球阀压力损失小：全开时水损为零，流道完全畅通，且介质不会沉积在阀体中腔内； 2、耐颗料磨损：V形开口的球冠与金属阀座之间具有剪切作用，在关闭过程中，只在ZH一刻球冠才靠向阀座，不形成磨擦，且阀座用 耐磨的镍合金制成，不易被冲刷磨损，因而适用于含纤维、微小固体颗料、浆等；
上装式球阀适合用于天然气管道，阀体是一体化，减少泄露点，维修方便，工艺先进，接受压力高，使用范围广。阀体作成整体，在其上部设有阀盖，阀座、球体、密封圈等均从上部装入。其优点是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖，将球体吊出即可，这给地下管线，特别是原子能工业用球阀带来很大方便。
主要连接尺寸PN1.6MPaDYQ340H上装式偏心半球阀
DN | d | L | D | D1 | D2 | b | f | Z-φd1 |
50 | 42 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 58 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 65 | 310 | 192 | 160 | 135 | 22 | 3 | 8-φ18 |
100 | 82 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 |
125 | 120 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 |
150 | 132 | 480 | 280 | 240 | 210 | 26 | 3 | 8-φ23 |
200 | 170 | 600 | 335 | 295 | 265 | 28 | 3 | 12-φ23 |
250 | 225 | 730 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
300 | 257 | 838 | 460 | 410 | 375 | 32 | 4 | 12-φ25 |
350 | 335 | 889 | 520 | 470 | 435 | 34 | 4 | 16-φ25 |
