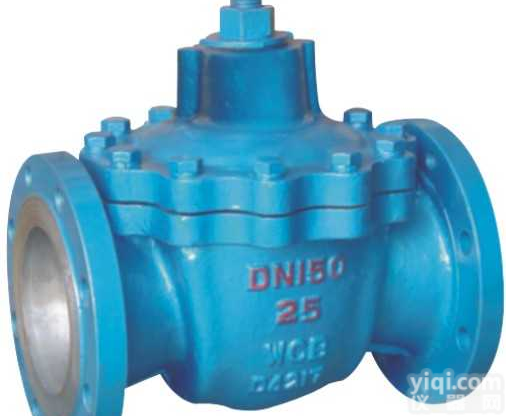

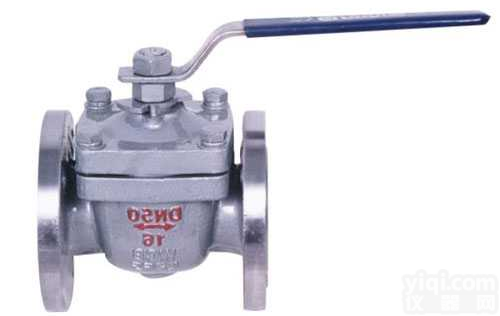

斜面球阀

适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。 该阀采用楔式上装型，结构新颖，性能优异。目前球阀大多为侧装式，此种结构普遍存在着启闭力矩大，并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。

整体主要设计参数:

产品名称:顶装式整体

产品型号:YHQ341F、YHQ341N、YHQ341H  硬密封斜面球阀型号为：Q27R-J152

口径范围:DN15≈DN200。

压力范围:PN10-PN100 150LB≈600LB。

温度范围:-28~300℃、-28~180℃、-28~425℃。

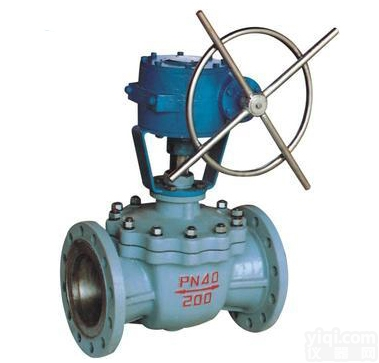

传动方式:手动、蜗轮传动、气动、电动。

阀体材质:铸钢、不锈钢、锻钢。

连接方式:法兰、内螺纹、对焊。

 主要设计参数

　　公称通径：DN15－200mm、1/2~12in

　　公称压力：PN1.6~10.0Mpa、Class 150~600Lb

　　适用温度：-28~300℃、-28~180℃、-28~425℃

连接标准：

　　法兰连接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958

　　对焊连接：ANSI B16.25、GB 12224-1989

YHQ41F斜面球阀主要零件材质表
