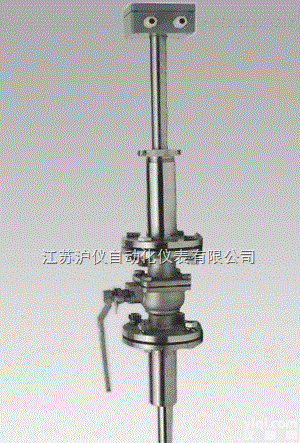

LDC-2A型插入式电磁流量计

LDC-2A型插入式电磁流量计由LDC-2A型插入式电磁流量传感器和LDZ-50D型、L-mag型电磁流量转换器配套组成。插入式电磁流量计是用来测量管道内各种导电液体体积流量的仪表。LDC-2A型插入式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。

插入式电磁流量计的特点：

结构简单、牢固、无活动部件，使用寿命长；

测量可靠，抗干扰能力强；

体积小、重量轻、安装方便、维护量小；

测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响;

压力损失为零；

能够在不断流的情况下进行安装、拆卸，为用户的检修带来方便。

较一般电磁流量计的制造成本和安装费用低，特别适合大口径管道流量测量。

插入式电磁流量计主要技术性能指标：

流速测量范围：（0.5-10）m/s

测量管道直径：DN（300-3000）mm

测量精度：1.5级

工作压力：＜1.6MPa

介质温度：0-80℃

耗电功率：＜20VA

插入式电磁流量计安装方式：

　　传感器安装上游直管段不低于10D（D：管径），下游直管段不低于5D。

安装方式：

垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介

质。

插入式电磁流量传感器插入点有两种方法：一是插入到被测管道的ZX轴线上，二是插入到管道内壁为管道的0.125D处。
