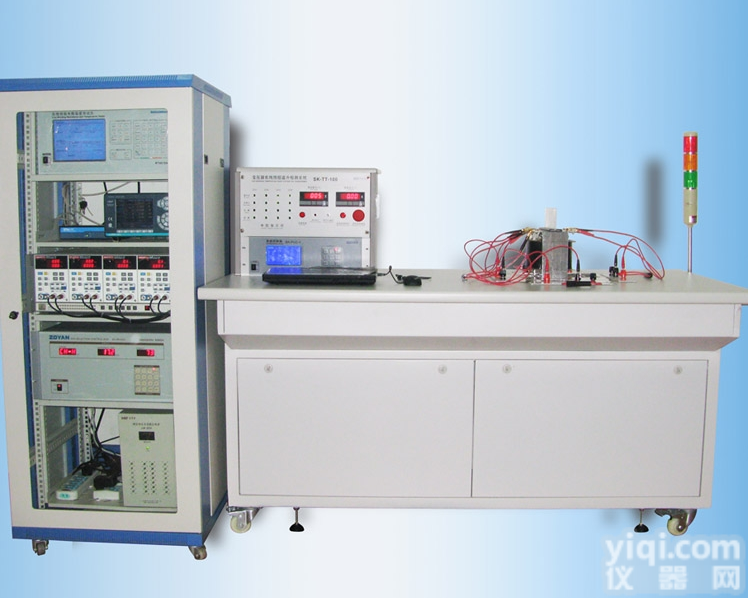

变压器在线绕组温升检测系统SK-TT-100

产品介绍：

   是建立在线圈在线绕组温升测试基础上的系统集成。以在线温升测试仪为主体，集合电参数功率计、交/直流电子负载；对变压器的主副线圈温升、电流、电压、功率、功率因数、谐波等参数进行综合检测评价。系统的优点在于多个参数一次性测试完成，简化烦琐的接线程序，测试的安全性能增强，测试数据实时采集，数据报告一站式完成等。其4个通道的测试采样更能够满足变压器多线包同时巡检测试的需要。

变压器在线绕组温升检测系统SK-TT-100技术规格：

测量变压器范围

• 变压器功率范围：0 ～ 10kVA

• 变压器电压范围：0 ～ 500V

• 变压器电流范围：0 ～ 40A

在线绕组温升测试仪

• 电阻阻测量范围：0 ～ 4000.0Ω

• 电阻分辨能力：0.1mΩ (4.0000Ω 档 )

• 电阻测试精度：±(0.1%F.S.+5digits)

• 温度分辨能力：0.1 ℃

• 测 试 电 压 ：ZD值 AC 500V(50/60Hz)

交/直流电子负载

• 型号-3250A 、型号-3251A、 型号-3252A

变压器在线绕组温升检测系统SK-TT-100特点：

1. 选用国内外先进仪器仪表作为系统的集成对象，使测试数据更准确，更具参考价值
2. 能自动监测变压器主副线圈在内的4个绕组常规与非常规（短路、过载情况下）的温升、电流、电压、功率等参数情况
3. 接线简单、方便，简化了测试过程中接线程序，同时又降低了接线带来的安全隐患
4. 系统PC软件使采集到的数据更加系统化，增强了试验报告数据的完整性

尺寸：

• 仪器收容机柜  W(520)×H(1500)×D(550) mm
• 测试试验台    W(820)×H(750)×D(800) mm
• 测试试验台(合成)  W(1600)×H(850)×D(800) mm
