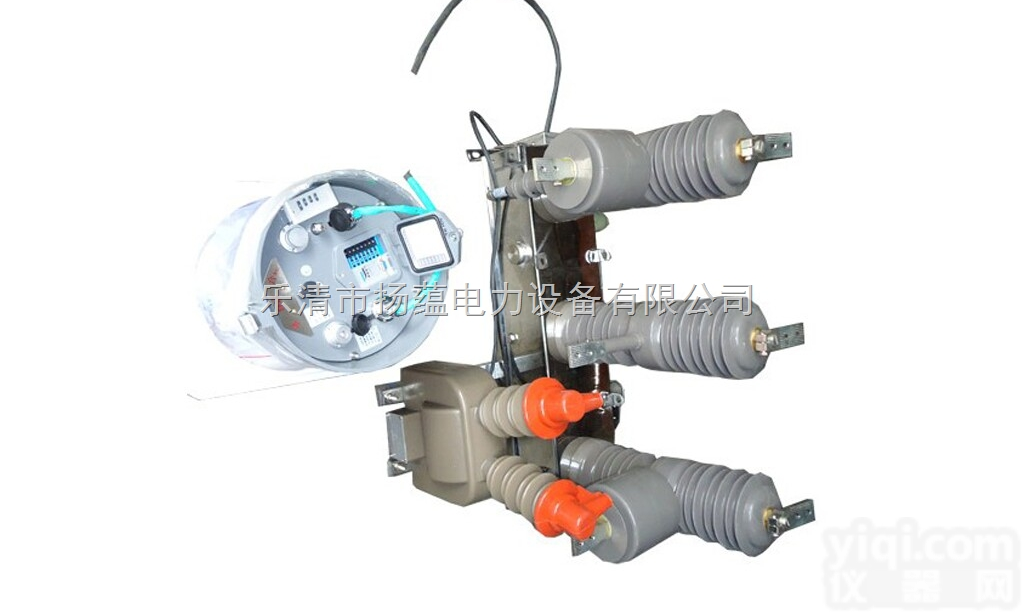

柱上高压负荷开关10KV户外高压智能分界开关

1．概述

      柱上高压负荷开关10KV户外高压智能分界负荷开关西安华仪电气有限公司10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永jiu的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。

   用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。

柱上高压负荷开关10KV户外高压智能分界负荷开关

      用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。

应用示意图如下：

2．技术参数

使用环境条件

a) 环境温度： 户外 -40℃ ～+80℃

b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正弦波，安全系数 1.67

c) ZD日温差： 25℃

d) 日照强度： 0.1W/cm2(风速0.5m/s时)

e) ZD风速： ≤25m/s

f) ZD覆冰厚度： 10mm

g) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
