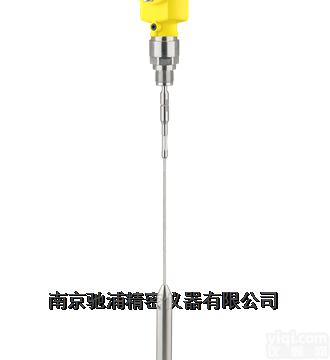

VEGAFLEX 81 TDR辐射测量传感器免维护完成各种液体测量。测量不受蒸汽，粘着，泡沫和冷凝等环境因素影响，测量结果精确可靠。 VEGAFLEX 81 为经济型物位和夹层测量方案。
原理：
用导波雷达进行物位测量时，让雷达脉冲沿着一个绳型或棒型探头走并被产品表面反射。TDR 传感器的测量探头确保信号在不受干扰的情况下到达介质。用此测量方法来测量液体、固料以及液体中的分离层。
特点：
导航操作能简易，省时并安全地完成启用
可截短测量电极标准简易，确保计划的ZD灵活性
全面诊断功能确保免维护工作，设备可用性高
导波雷达VEGAFLEX 81是用于测量所有液体介质物位和界面的Ass。
导波雷达以其多样性著称，并被用于各个行业。 无论是储罐还是导波管，无论是沥青还是液化气，无论液位还是界面，VEGAFLEX81都可以准确测量。
导波雷达VEGAFLEX 81 TDR辐射测量传感器优点
- 导航操作能简易，省时并安全地完成启用
- 可截短测量电极标准简易，确保计划的ZD灵活性
- 全面诊断功能确保免维护工作，设备可用性高
VEGAFLEX 81 TDR辐射测量传感器技术参数
量程---距离
75 m
过程温度
-60 ... 200 °C
过程压力
-1 ... 40 bar
测量精度
± 2 mm
型式
- Basic version for exchangeable cable ø 2; ø 4 mm
- Basic version for exchangeable rod ø 8 mm
- Basic version for exchangeable rod ø 12 mm
- Coax version ø 21.3 mm for ammonia application
- Coax version ø 21.3 mm with single hole
- Coax version ø 21.3 mm with multiple hole
- Coax version ø 42.2 mm with multiple hole
- Exchangeable rod ø 8 mm
- Exchangeable rod ø 12 mm
- Exchangeable cable ø 2 mm with gravity weight
- Exchangeable cable ø 4 mm with gravity weight
- Exchangeable cable ø 2 mm with centering weight
- Exchangeable cable ø 4 mm with centering weight
- Exchangeable cable ø 4 mm without weight
- exchangeable, PFA-coated cable ø4 mm with non-coated centering weight
接液材质
- PFA
- 316L
- 镍基热强合金 C22
- Alloy 400 (2.4360)
- Alloy C276 (2.4819)
- 不锈钢 Duplex (1.44562)
- 304L
螺纹连接
≥ G¾, ≥ ¾ NPT
法兰连接
≥ DN25, ≥ 1"
密封材料
- EPDM
- FKM
- FFKM
- Silicone FEP coated
- 硼硅玻璃
外壳材料
- 塑料
- 铝Aluminium
- 不锈钢，精密铸件
- 不锈钢，经电解抛光
保护方式
- IP 66/IP 68 (0.2 bar)
- IP 66/IP 67
- IP 66/IP 68 (1 bar)
输出
- Profibus PA
- Foundation Fieldbus
- 4 … 20 mA/HART - two-wire
- Modbus
- 4 … 20 mA/HART - four-wire
环境温度
-40 ... 80 °C
