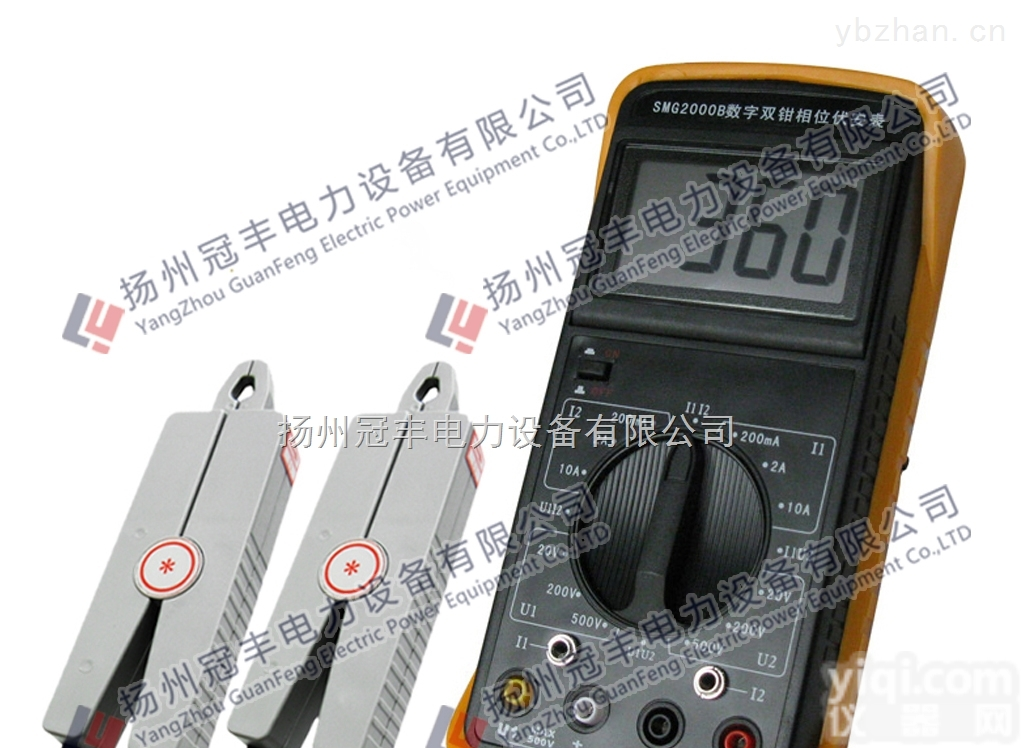

三相交流电相位计相序表 /双钳相位表

产品特征：

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°。

仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

一、 基本误差

1.1 参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）三相交流电相位计相序表 /双钳相位表，被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5

（g）三相交流电相位计相序表 /双钳相位表，外参比频率电磁场干扰：应避免

1.2  基本误差极限1.2.1 交流电压

二、 工作误差

2.1 额定工作条件

（a）环境温度：（0～40）℃

（b）环境湿度：（20～80）% RH

（c）被测信号波形：正弦波、β=0.05

（d）被测信号频率：（50±0.5）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围

     测U1-U2相位时：30V～500V

     测I1-I2 相位时：10mA～10.00A

     测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A

（g）外参比频率电磁场干扰：应避免

2.2  额定工作误差极限

     在 1.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

三、 其它技术特性

3.1 显示位数：三位半

3.2 采样速率：3次/秒

3.3 电源：单个 9V 迭层电池、电源电流小于5mA

3.4 外形尺寸

表壳尺寸：192mm×95mm×55mm

钳壳尺寸：140mm×42mm×20mm

钳口尺寸：Φ7mm×9mm

3.5 重量

表体：280g

测量钳：2×200g

3.6 储存条件

温度：－10℃～50℃

使用方法：

三钳数字低压伏安相位检测表，本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外，还具有其他测量判断功能。三钳数字低压伏安相位检测表

1.感性电路、容性电路的判定

将被测电路的电压从U1端输入、电流经卡钳(钳型电流互感器)从I2插孔输入，测量其相位。若测得相位小于90°，则电路为感性;若测得的相位大于270°，则电路为容性。

2.三相电压相序的测量

将UAB(或UAO)电压从U1端输入，UBC(或UBO)电压从U2端输入，测量其相位角Φ。若Φ=120°，则为正相序;若Φ=240°，则为负相序。

3.检查变压器的接线组别

我国电力变压器采用Y/YO-12，YO/Δ-11，Y/Δ-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测量其相位角为0°或360°;当采用YO/Δ-11或Y/Δ-11接法时，Uab与UAB间相位角为30°，即Uab超前UAB相位30°(脚标A、B表示高压绕组端，a、b表示低压绕组端;O表示有中线联接)。

4.三相二元件有功电能表接线正确性判断

考虑到电流的进出和三相电压相序、七条入线有48种组合;这48种中只有两种是正确的，其余46种是错误的。使用本仪表能方便的读测相位关系，判断出两种正确的接线，即测取UAB与IA相位角等于Φ1，UCB与IC相位角等于Φ2，Φ1-Φ2=±300°。

5.估计判断电能表运行的快慢

在现场，根据公式:T=3600n/NP(秒)，计算理论时间，测定运行中的电能表是快还是慢。

式中P为测定时加于电能表的功率(kW)，P=UICOSΦ;

N为电能表的常数(转/kWh):

n为计算理论时间所取的转数;

T为理论时间。

电能表快慢由T-t确定。t为电能表转n转时，实际所用的时间。
