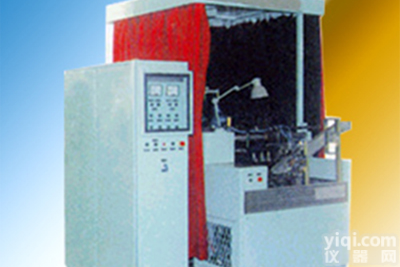

管端荧光磁粉探伤机

1．设备名称及用途：管端荧光磁粉探伤机

1．1设备名称：CJE－3000管端微机控制荧光磁粉探伤机

1．2被测工件：油管管端，60-180mm管端荧光磁粉探伤机

（114-245mm规格的用CJE-4000型管端微机控制荧光磁粉探伤机）

1．3规格：管端探伤长度350mm以内。

1．4检测要求：检查管端内、外表面和近表面因铸造、锻造、机加

工和疲劳而引起的裂痕等细微缺陷。

2．设备配置、技术参数及功能

（一）本机设计制定标准

JB/T8290—2011《磁粉探伤机》

（二）设备能力

运转时间：大于500小时/月。

节拍：30-60秒/件

（三）设备组成（如附图）

电源控制柜（包括 ：操作站、控制主板和主电源板等 ）

  二套

磁化装置(包括:纵向磁化器、周向磁化器、线圈自动伸出机构周向磁化器、磁化头气气缸送进机构等)

                  二套

控制系统（欧姆龙PLC）

                二套

磁悬液喷洒系统    二套

固定紫外灯系统和手提紫外灯  二套暗室系统          二套

自动退磁系统      二套

    上料及送料装置    一套（用户自备）

（四）主要技术指标：

本机按照《中华人民共和国国家标准磁粉探伤机》（GB/T8290—1998）制造。

输入电源：三相四线 380V±10%   50Hz，ZD瞬间120A

暂载率：20%

周向磁化磁势：AC  0—3000A（有效值），连续可调(带断电相位控制)

纵向磁化磁势：AC：0－16000AT（有效值），连续可调(带断电相位控制)；

退磁方式：衰减式自动退磁

退磁效果：剩磁≤5Gs

磁化方式：单周向磁化，单纵向磁化和复合磁化

磁化线圈：移动线圈内径 350mm，采用气缸送出，气缸行程350mm

磁化头气动移动行程：450mm

紫外线强度：新型LED荧光灯，工件表面离紫外灯380mm处，强度不低3000uw/cm2

气源气压： 0.4—0.8MP

使用环境：温度—10℃～+40℃ ，相对湿度≤80%

贮存环境：温度—20℃～+60℃，相对湿度≤70%，无腐蚀性气体粉尘和QL高频电磁污染。

灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以15/50的A型试片测试，在工件的任意方位显示清晰。

重量:约２500Kg。

（五）探伤工艺流程

运行程序：手动和自动二种。

自动程序：工件进入探伤工位（根据工件内直径大小不同，安装相应的涨紧头）――上升――移动磁化线圈进入――周向磁化头进入――涨紧――喷洒――磁化――涨紧松开、线圈退回、磁化头退回――旋转、观察――旋转停――移动线圈进入――退磁――移动线圈退回――下降――下料（旋转功能由辅机实现）
