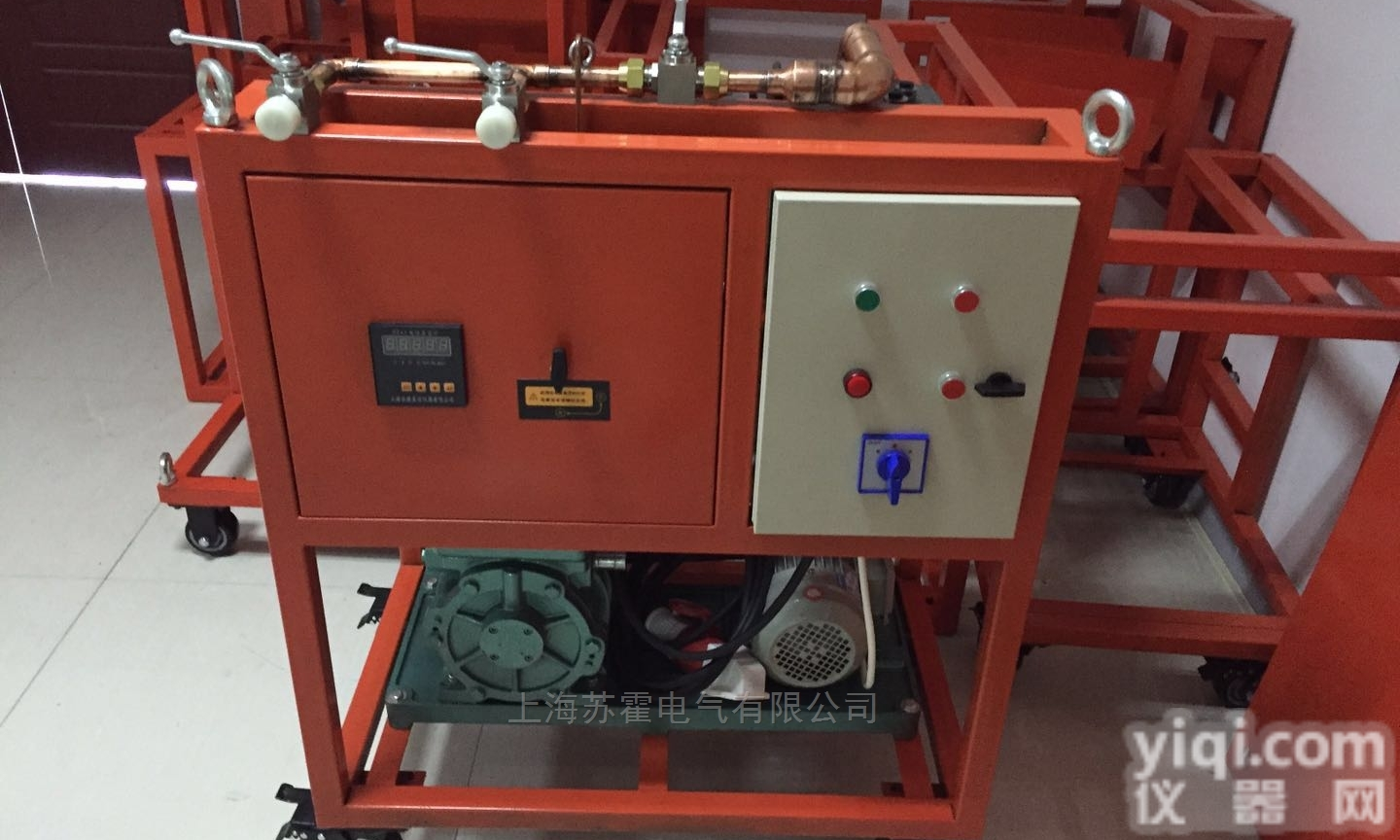

SF6气体抽充气装置电力承装修试工具
- 品牌：巨丰
- 供应商：扬州巨丰电气有限公司
- 供应商报价：面议
- 标签：SF6气体抽充气装置电力承装修试工具
产品库
技术参数及性能指标
型 号 | JF-5 | |
型 式 | 风冷手推移动式 | |
工作环境温度 | -10℃～40℃ | |
| 抽气速率（L/s） | 40 |
前级真空泵 | 极限真空(Pa) | 6.7*10-1(装置极限) |
| 功率(kW) | 2.2 |
| 抽气速率（L/s） | 45 |
罗茨真空泵 | 极限真空(Pa) | ≤10 |
| 功率(kW) | 0.75 |
电源 | 三相五线制 3Φ 380V | |
总功率(kW) | ≤3 | |
噪声dB(A) | ≤60 | |
电气系统三相电源自动确认、手动调整，同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。具有停电保护功能，杜绝真空泵停电返油。罗茨泵在一定压力条件下与前级泵自动串联运行。
产品特点
l抽真空充气SX高、能耗少
l电源设有相序自动换相系统
l高精度热偶真空计，简洁实用
l设计先进，功能齐全，结构合理，操作简洁明了
l装置控制系统采用技术的SF6专用阀门
l设备采用移动式结构，方便现场使用，便于移动，不伤害地面
l整机体积小、总量轻、噪声低
1.装置极限真空度小于10Pa
2.装置年泄漏率小于1%
3.充气系统压力小于0.8Mpa
操作步骤
SF6电器设备抽真空
***步：通过软管将装置和SF6电器设备连接在一起。
第二步：按下控制面板上的绿色抽真空按钮，启动抽真空功能。
第三步：缓慢打开真空泵球阀和管道连接球阀。
第四步：抽空SF6电器设备，直至达到稳定的真空度。
注：本装置为选配件。修改设定值见《数显电阻真空计说明书》。
初试值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。
对SF6电器设备回充气体
***步：在确保装置连接管道真空后，关闭真空泵球阀和真空真空计阀
第二步：将SF6气瓶连接到SF6回充设备上。
第三步：打开SF6气瓶，调节减压阀到所需的充压，打开装置连接管道阀门，回充气体。回充气体时，一定要关闭观察麦氏真空表阀。
第四步：当达到所需充气压力时，再次关闭SF6气瓶，关闭所有阀门，完成回充操作。
