LKEAP-Z 高压柜内电弧光保护系统

电弧光保护系统的基本构成

电弧光保护系统主要有以下设备组成：

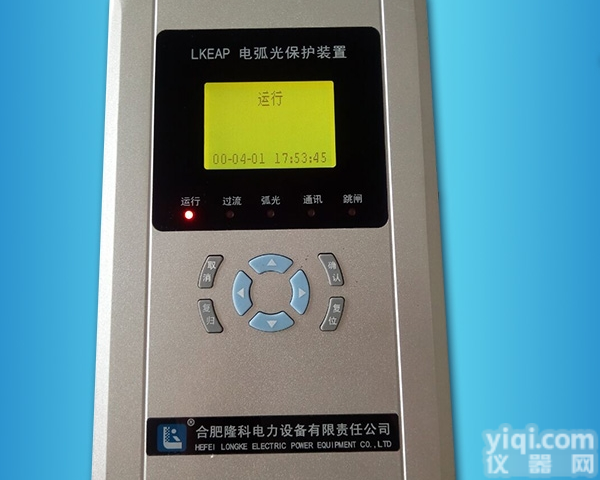

1 主控单元

主控单元负责管理和控制整个电弧光保护系统，它通过检测故障电流和来自弧光传感器的弧光信号，对它们进行处理、判断，在满足跳闸条件时发出指令以切除故障。主控单元按配置分有4路、8路和16路光信号输入口（F8.01-F8.16）三种规格，光输入口用来接收弧光传感器的信号，另外还有4个光传输口(L1~L4)，接收来自弧光单元或电流单元的信号，也可以当作光输入口来接收弧光传感器的信号。装置的输出有4个快速继电器跳闸出口(T1~T4)和6个常规继电器跳闸出口(R1~R6)，其中一个保留做为装置故障报警信号输出用。另外还有一个光输出口（remote）可以用来和其他主控单元配合满足复杂系统的特殊要求。

2 电流单元

通常一条母线进线应装设一个电流单元用于检测A、B、C三相过电流信号，它可以匹配1A、2A和的电流互感受器，过电流整定值可在50%到500%间由用户选择，当它感受到过电流后向主控单元发送光信号。

3 弧光单元

当主控单元自带的光输入口不够用时就要使用弧光单元，每个弧光单元具有10个弧光检测接口用于连接弧光传感器，和主控单元的光输入口一样，所接弧光传感器的感光强度可以在10Klux到50Klux之间调节，当它感受到过弧光后向主控单元发送光信号。

4 弧光传感器

专用于母线保护的无源弧光传感器安装在开关柜的母线室内，是探测弧光的感应元件。

5 光纤三工器
