SX--LUGB 测蒸汽用什么流量计

测蒸汽用什么流量计--江苏三信仪表为您解答

 本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，

江苏三信仪表竭诚与各界朋友，新老客户诚信合作，共创辉煌。

 产品与产品之间的差别在于细节！细节决定你的成败！没有一种所谓

完美的流量计，针对于特定的工况总有一种最合适的流量计！

 我们公司的服务宗旨是：诚信做事，诚信做人！让客户满意，放心，

省心！

测蒸汽用什么流量计的概述

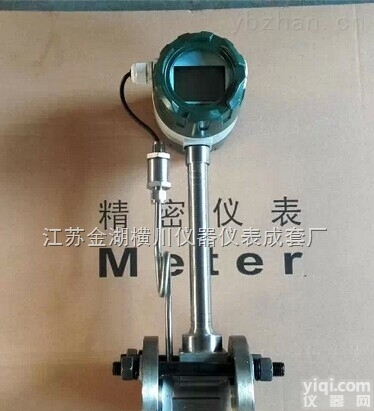

在蒸汽的计量中使用得较为普遍的是涡街流量计，涡街流量计测量蒸汽是使用较为广泛的，带温度和压力补偿型涡街流量计。这是一种间接式涡街质量流量计，实际使用过程中通过温度和压力的测量间接测算出密度，再与涡街流量计计量出的体积数相乘，可以算出质量。这是涡街流量计测量蒸汽的最普遍的一种形式，因此称之为蒸汽涡街流量计也叫蒸汽流量计。

 蒸汽流量计的特点：

1、可以同时集成温度、压力补偿功能。
2、全智能化、数字化电路设计，自动补偿被测流体密度或标况体积计算。
3、全新的数字滤波和修正功能使流量测量更加JZ可靠。
4、电池供电型无需外接电源既可连续工作两年以上。
5、全新点阵汉字液晶显示，使用操作更方便。
6、工作压力损失较小，量程范围宽。
7、无可动机械零件，可靠性高，维护量小。

蒸汽流量计参数：


测量介质： 气体、液体、蒸气

连接方式：法兰卡装式、法兰式、插入式

测量精度：液体1.0级、气体1.5级

测量温度：常温–25℃～100℃，高温–25℃～250℃ -25℃～350℃


输出信号：脉冲电压输出信号，高电平8～10V 低电平0.7～1.3V，脉冲占空比约

50%,传输距离为100m，脉冲电流远传信号4～20 mA,传输距离为1000m


环境温度：-25℃～+55℃ 湿度:5～90% RH50℃


壳体材质：不锈钢, 铝合金


供电电源：DC24V或锂电池3.6V


防爆等级：本安型iaIIbT3-T6


防护等级：IP65

为提高蒸汽涡街流量计的耐高温及抗振动性能，我公司新近开发出了SX-LUGB改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。

在实际应用中，往往*流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的*工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

    为了使用方便，电池供电的就地显示型蒸汽涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

涡街流量计流量表：

订货须知：

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温

度、流量范围、流体种类和环境条件选择合适的规格。

 需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型

号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信

号用的电缆时注明规格长度。
