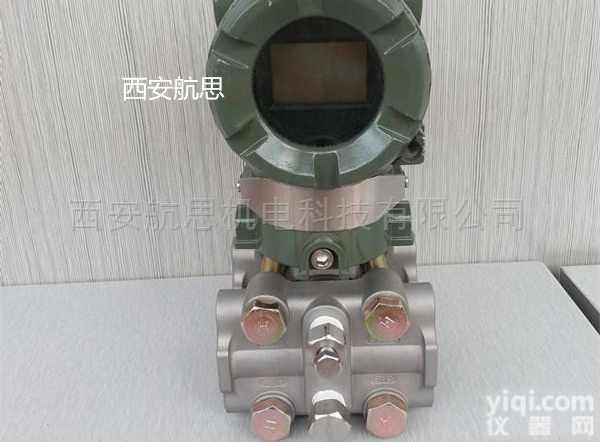

横河EJA130E 横河EJA130E高静压差压变送器

横河EJA130E高静压差压变送器,横河EJA130E

横河EJA130E高静压差压变送器,横河EJA130E

横河EJA130E高静压差压变送器,横河EJA130E

简介：

EJA110E高静压差压变送器采用单晶硅谐振式传感器技术，适用于测量液体、气体或蒸汽的流量、液位、密度和压力。EJA110E将测量差压转换成4~20mADC电流信号输出，可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。

EJA-E系列产品提供BRAIN、HART/HART（1~5VDC）低功耗型、FF现场总线及PROFIBUS PA等通讯协议，标准配置通过SIL2安全认证。

量程和范围：

测量量程/范围		Kpa	inH2O	mbar	mmH2O
	M	量程	1~100	4~400	10~1000	100~10000
	范围	-100~100	-400~400	-1000~1000	-10000~10000
	H	量程	5~500	20~2000	50~5000	0.05~5kgf/cm2
	范围	-500~500	-2000~2000	-5000~5000	-5~5 kgf/cm2

范围：

静压的上下限值可在零到Z大工作压力（MWP）范围内设定，上限值必须大于下限值。Z小设定量程为0.5MPa（73psi）。

用户可以选择测量高压侧或者低压侧。

精度：

绝压≥1MPa abs：±0.5%

绝压＜1MPa abs：±0.5%量程

表压参考值：1013hPa（1atm）

功能规格：

防爆标准：

ZG防爆标准：（NEPSI）

工厂联合会认证：（FM）

欧共体：（ATEX）

加拿大标准协会：（CSA）

IECEX：本安EXia EXic 隔爆IEC

输出：

4~20mA HART/BRAIN（输出信号代码D&J）：

带数字通讯的二线制，4~20mA DC输出，可设定成线性或者平方根。BRAIN或者HART FSK协议加载在4~20mA信号上，输出范围：3.6mA~21.6mA。

1~5V HART（输出信号代码Q）：

三线或者四线制1~5V低功耗型可设定线性或平方根HART协议加载在1~5V信号上，输出范围0.9~5.4VDC

故障报警（输出信号代码D&J）：

4~20mA HART/BRAIN（输出信号代码D&J）

CPU故障和硬件错误时的模拟输出状态：

高输出：110%，≥21.6mA
DC（标准）

低输出：-5%，≤0.8V
DC

1~5V HART（输出信号代码Q）

CPU故障和硬件错误时的模拟输出状态：

高输出：110%，≥5.4V
DC（标准）

低输出：-5%，≤0.8V
DC

阻尼时间常数：

放大器阻尼时间常数，可通过软件在0.00~100.00秒范围内调整，响应时间随之增加。

刷新时间：

差压：45ms

静压：360ms

调零：

在膜盒量程的上下限范围内，零点可任意调整。

外部调零：

在量程范围内可连续调零，分辨率为0.01%，可使用表头上的量程设置开关调校量程。

内置显示表（LCD显示，可选）：

5位数字显示，6位单位显示和柱状图。

显示表可周期性的显示以下1~4中变量：

测量差压，差压百分比，刻度差压，测量静压。

自诊断功能：

CPU故障，硬件故障，配置错误，差压、静压和膜盒温度的超限报警。用户可组态差压、静压高/低报警。

信号曲线（输出信号代码为D、J&Q）：

可以设置10段信号曲线表征4~20mA输出，用于测量锅炉汽包、椎体罐液位等。

正常运行条件：

环境温度：

-40~85℃（-40~185℉）

-30~80℃—（-22~176℉）带LCD显示

过程温度：

-40~120℃（-40~248℉）

环境湿度：

0~RH

工作压力（硅油）：

Z大压力（MWP）

M和H膜盒  32MPa（4500psi）

防护等级：

IP66/IP67
