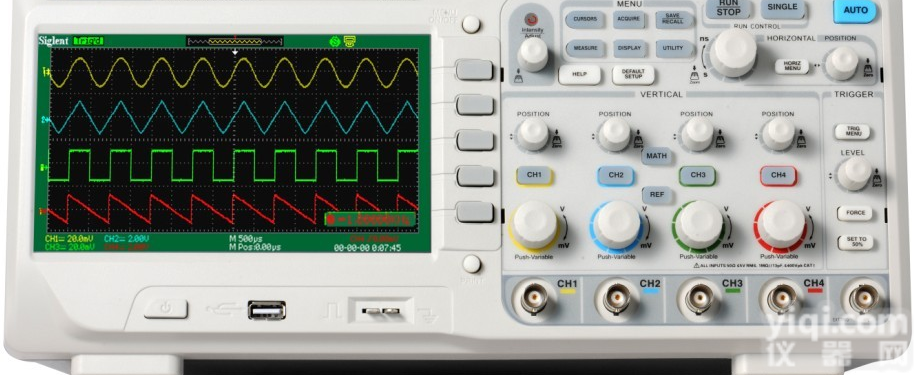

SDS1204CFL 鼎阳SDS1000CFL系列示波器
- 型号：SDS1204CFL
- 产地：深圳市
- 供应商：深圳市中科仪电子有限公司
- 供应商报价：面议
- 标签：鼎阳SDS1000CFL系列示波器
产品库
国际化的研发理念，打造出性能更强大、操作更人性化的SDS1000CFL系列！该产品秉承了鼎阳产品的多功能、高性能，提供最多四通道与一个外部触发输入通道，可同时捕获显示多路信号，满足产品开发及验证的应用需求。深圳市中科仪电子有限公司销售鼎阳 SDS1000CFL系列示波器。
同时，产品配备高达2GSa/S的采样率，7寸彩色TFT LCD液晶屏，满足了复杂硬件设计中更高带宽、更高采样率的测试需求。单通道24K的存储深度更是*于国内同类型产品，信号观测时间更长、更深入洞察信号细节。强大的触发和分析能力使其易于捕获和分析波形，大大提高测试效率。丰富的接口配置实现与PC无缝连接，满足对波形数据的处理需要及快捷组建测试系统。
鼎阳SDS1000CFL系列示波器产品特点：
高性能示波器： | 更高效率： |
·带宽为300MHz、200MHz、100MHz |
|
·4个模拟通道+外触发通道 | ·4组参考波形，20组设置，20组波形内部存储 |
·单通道2G Sa/s采样率，24Kpts存储深度 | ·5种触发功能：边沿、脉宽、视频、斜率、交替 |
完整的连接标准： | ·6位硬件频率计实时计数显示 |
·双USB Host：支持U盘存储以及固件升级； ·USB Device：支持远程控制及PictBrige | ·独特的数字滤波与波形录制功能 |
更多信号显示： | ·4种存储类型：设置数据、波形数据、界面位图、CSV文件 |
·7英寸宽视角64K色TFT-LCD显示屏 | ·实时显示日期跟时间，支持电流探头、电压探头切换 |
·超大屏幕8×18格波形显示范围 | ·12种语言显示及嵌入式在线帮助、一键存储、一键打印功能 |
鼎阳SDS1000CFL系列示波器技术参数：
| 系列 | 模拟带宽 | 通道数 | 实时采样率 | 波形捕获率 | ZD存储深度 |
SDS1302CFL | 300MHz | 2通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
SDS1304CFL | 300MHz | 4通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
SDS1202CFL | 200MHz | 2通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
SDS1204CFL | 200MHz | 4通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
SDS1102CFL | 100MHz | 2通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
SDS1104CFL | 100MHz | 4通道 | 2G Sa/s（半通道） 1G Sa/s（每通道） | － | 24Kpts（半通道） 12Kpts（每通道） |
订购信息：
| 产品名称 | SDS1000CFL系列数字示波器 | |
| SDS1104CFL 100MHz 4通道 SDS1102CFL 100MHz 2通道 | ||
| SDS1204CFL 200MHz 4通道 SDS1202CFL 200MHz 2通道 | ||
| SDS1304CFL 300MHz 4通道 SDS1302CFL 300MHz 2通道 | ||
| 标配附件 | USB电缆-1 | |
| 快速指南-1 | ||
| 产品合格证-1 | ||
| 电源线-1 | ||
| 校验证书-1 | ||
| 2/4套无源探头 | ||
| 选配附件 | ||
| USB-GPIB适配器 | USB-GPIB | |
| 隔离通道模块 | ISFE | |
| 波形演示板 | STB | |
| 高压探头 | HPB4010 | |
| 电流探头 | CP4020/CP4050/CP4070/CP4070A/CP5030/ CP5030A/CP5150/CP5500 | |
| 高压差分探头 | DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A | |
