CS49H-16C 玮控热动力圆盘式疏水阀 法兰口蒸汽疏水器

.

• • 产品信息
  • • 名称：热动力圆盘式蒸汽疏水阀
    •
    • 品Pai：玮控
    •
    • 连接方式：法兰
    •
    • 材质：铸铁
    •
    • 型号：CS49H-16C
    •

    • 1、 疏水阀结构结实、重量轻、体积小使用压力范围大，不需任何调节。

      2、 具有空气排放装置，迅速排除初时空气，保证快速启动。

      3、 可承受过热蒸汽、抗冰冻能力强，安装不受限制，均能正常工作。



    •

  圆盘式蒸汽疏水阀是根据，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到目的。

  该疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

  蒸汽疏水阀的基本作用是将蒸汽系统中的空气及冷的不凝气体和蒸汽使用后产生的冷凝水尽出;同时自动防止蒸汽的泄露​

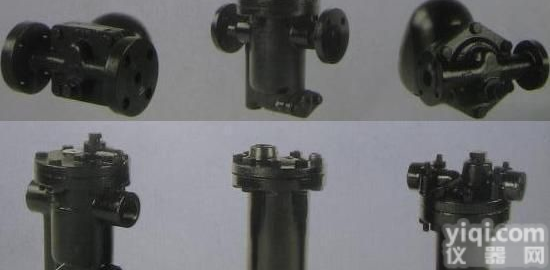

      正面实拍图

​
