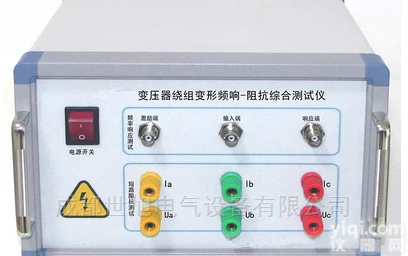

GY3016 扬州承装/承修/承试变压器绕组变形测试仪

扬州承装/承修/承试变压器绕组变形测试仪       技术指标

1.测量速度：单相绕组1分钟-2分钟
2.输出电压：20Vpp
3.输出阻抗：50Ω
4.输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
5.扫频范围：100Hz－2MHz
6.频率精度：0.005%
7.扫频方式：线性或对数，扫频间隔和点数可任意设置
8.曲线显示：幅频曲线
9.测量动态范围宽：－100dB～20dB
10.检测精度：优于±0.5db
11.供电电压：AC220V±10%
12.主机重量：3.6kg
13.主机体积:272mm*258mm*95mm

扬州承装/承修/承试变压器绕组变形测试仪

1、扫描方式：(仪器具备线性扫频测量和分段扫频测量双测量系统)
  (1) 线性扫描分布
      扫频测量范围：(1kHz)～(2MHz)、2000扫频点、分辨率为1kHz
  (2) 分段扫频测量分布
      扫频测量范围：(0.5kHz)～(1MHz)、2000扫频点；
                    (0.5kHz)～(10kHz)、分辨率为0.02kHz
                    (10kHz)～(100kHz)、分辨率为0.2kHz
                    (100kHz)～(500kHz)、分辨率为1kHz
                    (500kHz)～(1000kHz)、分辨率为1kHz

2、其他技术参数：
  (1) 幅度测量范围：(-100dB)～(+20dB)
  (2) 幅度测量精度：0.1dB
  (3) 扫描频率精度：小于0.01%
  (4) 信号输入阻抗：1MΩ
  (5) 信号输出阻抗：50Ω
  (6) 同相测试重复率：99.5%
  (7) 测量仪器尺寸(长×宽×高)：300×340×120mm3
  (8) 仪器铝合金包装箱尺寸(长×宽×高)：310×400×330mm3
  (9 )总体重量：10kg
