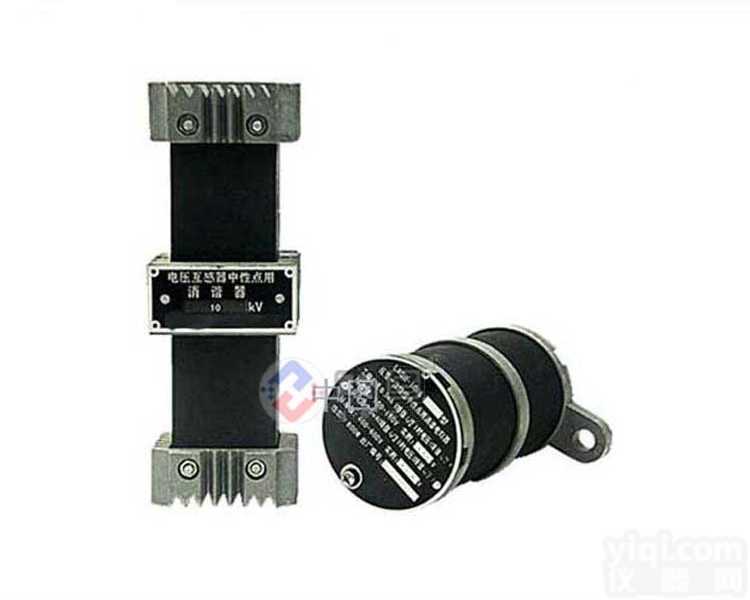

KA-LXQ-10 一次消谐器

一次消谐器：当电网谐振发生时，电压互感器高压绕组中流过零序电流，在开口三角绕组两端要感应出零序电压，当接入电阻，其上将流过零序电流，电阻将消耗能量。从原理上讲，阻值愈小消耗能量愈多，限制和阻尼谐振的作用愈明显，若开口三角绕组被短接，电压互感器的电感即为漏感，三相相等，电压互感器饱和引起的过电压也不存在了。消除分频谐振所需的R值较小，基波的允许值高些，高次谐振要求的电阻值更高，因此，按照分频谐振来选择电阻，就可以同时消除基波和高次谐波谐振。

一次消谐器不可以长期接地开口三角绕组，这是因为当电网发生持续性单相接地时，电压互感器开口三角绕组两端会出现100V的工频零序电压，这就要求一次消谐器应该有足够大的容量。同时，电压互感器一次侧在单相接地期间也流过很大电流，所以在中性点不接地电网中，不允许阻值过小的电阻长期接在开口三角绕组上，以免电压互感器过热而烧毁。
