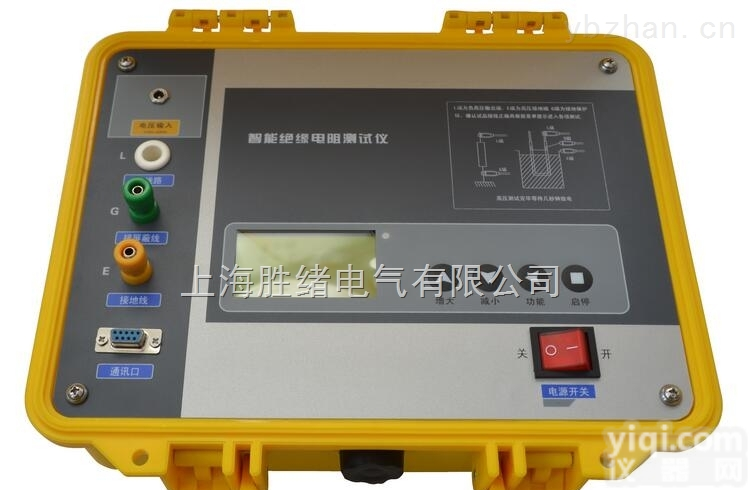

GM 吉安市20KV可调式高压数字兆欧表订做

一：产品特点

      GM-20KV大容量抗干扰兆欧表（绝缘电阻测试仪）是我公司为解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。它具有下列特点：

      1,具有QL抗电场感应干扰能力，达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。

      2，测试电源的短路电流＞5mA。适应大容量、大电感的测试。

      3，电阻测量范围宽广，从0.5MΩ～200GΩ（对于GM-15KV和GM-20KVZ可到2TΩ）。读数准确、分辨力高。

      4, 测试电源的电压范围宽广，可选择0.25、0.5、1、2.5、5、10、15、20，也可从0V平滑调起连续调节到需要的电压。

      5，具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。

二： 技术性能

      1.产品规格：

2. 量程与准确度：

注意：

       ①MΩ量程定标电压为0.5KV

       ②GΩ量程定标电压为2.5kV

       ③2000GΩ量程为参考量程，用于相对湿度小于70%的干燥环境使用。

       ④当测试电压高于8kV，绝缘电阻高于20GΩ后，裸露在空气的高压电极导体由于会电离空气，放出电荷而引起电阻测量数值大大偏低。为此，为准确测量，裸露在空气的高压电极导体应加屏蔽网。

     3. 抗电场干扰能力：2mA(50/60Hz)

     4. 报时、报警功能：秒表显示ZD值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警。

     5. 显示表;三位半LCD数字表头三个，分别显示测试电压、电阻、时间。

     6. 供电;由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V供电。带交流（50/60Hz）220V接入口对电池充电或浮充电工作。

     7. 使用环境：温度： 0～40℃，相对湿度：20～90%

     8. 外形尺寸、重量：315×240×155mm，5kg

三：产品原理

     GM-20KV大容量抗干扰兆欧表（绝缘电阻测试仪）采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除功能进行欧姆——数字转换。测试电压0-0.25-0.5-1-2.5-5-10-15-20KV是由带反馈的它激式直流电压变换器电路产生。

更多产品详情请访问武汉华顶电力设备有限公司

每段试验电压可取整段试验电压值除以分段数所得值的1.2倍。

5.4.6测量空气断路器每相导电回路的电阻试验周期为定期、大修后。应用不小于100A直流电压降法测量，测量方法及大修后的每相导电回路的电阻值应符合制造厂的规定。运行中的每相导电回路的电阻值允许比制造厂规定值提高1倍

3) 试验接线图如下

5.4.7 测量灭弧室的并联电阻值、并联(或均压)电容器的电容量和tgδ

1) 试验周期为大修后、必要时。

2) 并联电阻值应符合制造厂的规定。

1. 并联(或均压)电容器的试验方法和标准见《电容器预防性试验作业指导书》。

5.4.8 断路器的动作特性试验

1) 试验周期为大修后、必要时。

2) 在额定操作电压(气压、液压)下进行。

3) 磁吹断路器的合、分闸速度以及断路器触头分、合闸同期性应符合制造厂的规定。空气断路器主、辅触头分、合闸配合时间应符合制造厂的规定。空气断路器分、合闸时间及合分时间连续测量3次均应符合制造厂的规定。

空气断路器同相各断口及三相的分、合闸同期性应符合制造厂的规定。制造厂无规定时，则相间合闸不同期不大5ms；分闸不同期不大于3ms；同相断口间合闸不同期不大于3ms；分闸不同期不大于2ms。

5.4.9 操动机构合闸接触器和分、合闸电磁铁的ZD动作电压试验

1) 试验周期为大修后、操动机构大修后。2) 采用突然加压法进行试验。空气断路器在额定气压下测量。3) 操动机构分、合闸电磁铁或合闸接触器端子上的ZD动作电压应在操作电压额定值的30%～65%间。吹断路器在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80%(关合电流峰值等于及大于50kA时为85%)时应可靠动作。

5.4.10 空气断路器其他试验项目试验吉安市20KV可调式高压数字兆欧表订做吉安市20KV可调式高压数字兆欧表订做周期为大修后。测量分闸、合闸和重合闸的气压降；断路器操作时的ZD动作气压；压缩空气系统、阀门及断路器本体严密性；低气压下不能合闸的自卫能力试验。应符合制造厂的规定。

附:记录表格J507 断路器试验记录J526 试验记录
