HDZRC-II 吉安市变压器温升试验直流电阻测试仪订做

、产品概述
      变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

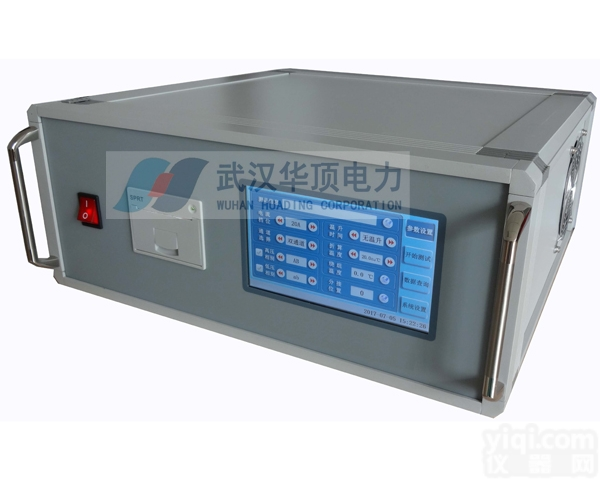

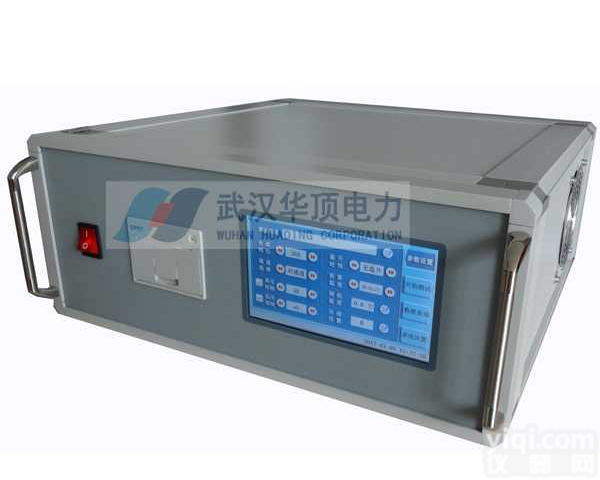

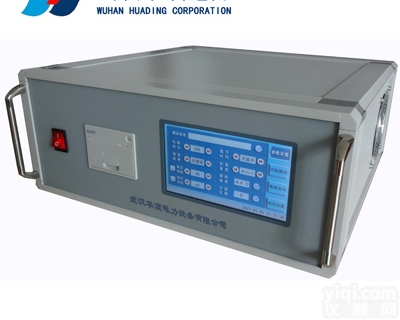

      HDZRC-II双通道直流电阻测试仪是专为三芯五柱大型变压器温升测量而设计，充电和测量速度快，能满足变压器温升试验对时间的要求，双通道测量，实时采样，打印输出，使温升试验不再成为难题。
二、安全措施
    1、使用本仪器前一定要认真阅读本手册。
    2、仪器的操作者应具备一般电气设备或仪器的使用常识。
    3、本仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
    4、仪表应避免剧烈振动。
    5、对仪器的维修、护理和调整应由专业人员进行。
    6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
    7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
    8、在测试过程中，禁止移动测试夹和供电线路。
三、性能特点
    1、仪器输出电流大，电压高。
    2、双通道测量，同时测量两个电阻值。
    3、具有完善的保护电路，可靠性强。
    4、卧式结构，便于变压器厂现场操作。
    5、具有音响放电报警，放电指示清淅，减少误操作。
四、技术指标
    1、高压侧输出电流：<1mA、40mA、200mA、1A、5A、10A
         低压侧输出电流：2A、5A、10A、20A
    2、量程：
        高压侧：
                   0.5mΩ～0.8Ω   （10A）
                   1mΩ～2Ω   （5A）
                   5mΩ～10Ω   （1A）
                   100mΩ～50Ω   （200mA）
                   1Ω～250Ω   （40mA）
                   10Ω～20kΩ   （<15mA）
      低压侧：
                   100μΩ～500mΩ  （20A）
                   200μΩ～1Ω   （10A）
                   1mΩ～1.6Ω   （5A）
                   5mΩ～4Ω   （2A）
    3、准确度：±(0.2%+2字)
    4、分辨率：0.1μΩ
    5、工作温度：0～40℃
    6、环境湿度：≤90%RH，无结露
    7、工作电源：AC220V±10%，50HZ±1HZ
    8、外形尺寸：448*463*177(mm)
    9、净重：17.6KG

更多产品详情请关注武汉华顶电力设备有限公司

 用于空气及磁吹断路器预防性试验(定期、大修、必要时)。2 范围 电压等级为110kV的空气及磁吹断路器。

3责任和权限

3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。对试验报告中的试验项目、数据是否符合规范要求负责。3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T  596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年

5工作程序5.1使用的仪器设备

5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1绝缘电阻测量试验周期为定期、大修后。使用2500V兆欧表测量磁吹断路器断口和有机物制成的提升杆的绝缘电阻值，在常温下不应低于下表中的规定。

3) 使用1000V兆欧表测量磁吹断路器合闸接触器和分、合闸电磁铁线圈、辅助回路和控制回路以及空气断路器分、合闸电磁铁线圈(大修后)的绝缘电阻，绝缘电吉安市变压器温升试验直流电阻测试仪订做吉安市变压器温升试验直流电阻测试仪订做阻值不应小于2 MΩ。

5.4.2测量直流电阻试验周期为定期、大修后。测量磁吹断路器合闸接触器和分、合闸电磁铁线圈以及空气断路器分、合闸电
