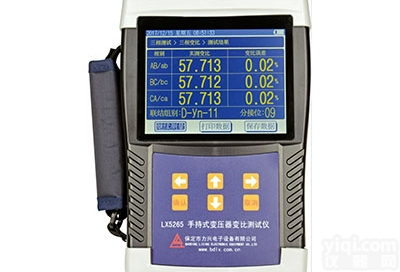

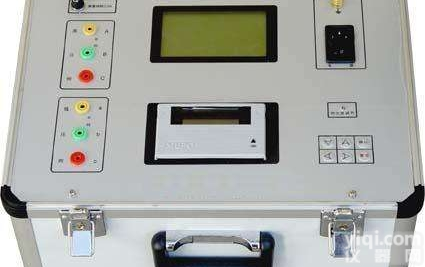

HDB-III 湖州市手持式变压器变比组别测试仪订做

、功能特点

      1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

     2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号。

     3、相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量。

     4、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。

     5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭Pai的变压器进行变比和组号的测量。

     6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

     7、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。

    8、抗振性好：接插件的使用增强了抗振性能。

    9、 采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。

    10、 HDB-III手持式变压器变比组别测试仪所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。

     11、携带方便：体积小，重量轻。测量变压器的型号有Z型变压器，斯科特，三相组别变比测量。

     12、内部具备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量。

二、技术指标

    1、变比测量范围：0.8~10000。

    2、测量速度快：1分钟内完成三相测试。

    3、测量精度: 高压侧电压的测量精度0.05%

    低压侧电压的测量精度0.1%

    相角测量精度：0.1°

    变比测量精度  0.1%（0.8－3000）

                           0.2%（3000－10000）

                          根据用户要求可订制全量程0.1级的设备

    4、携带方便、适合野外作业。

    5、重量：3Kg

更多详情请咨询武汉华顶电力设备有限公司

若用单臂电桥测量阻值较大的绕组，则注意测量的数据应减去电桥引线的电阻值。3) 绕组直流电阻测量时应记录电抗器及消弧线圈本体温度，不同温度下的电阻值按下式换算： R₂=R₁(T+t₂)/ (T+t₁)式中R₁、R₂分别为在温度t₁、t₂下的电阻值T为电阻温度常数，铜导线取235、铝导线取225

4) 测量应在常用分接头的运行位置上进行。) 三相电抗器绕组直流电阻相间差值不应大于三相平均值的2%。

6) 直流电阻与相同温度下的以前相同部位测得值相比较，相应变化不应大于2%。7) 如直流电阻相间差在出厂时已超过规定，制造厂说明了产生这种偏差的原因，可与相同温度下的产品出厂值比较，相应变化不应大于2%。5.4.2测量绕组的绝缘电阻、吸收比1) 试验周期为定期、大修后、必要时。

2) 使用2500V或5000V兆欧表测量绝缘电阻和收比R₆₀/R₁₅， 测量前被试绕组应充分放电。3) 绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；吸收比（10℃～30℃范围）不低于1.3。4) 油浸式电抗器或油浸消弧线圈，测量温度以顶层油温为准，尽量在相近的温度下试验。

5) 油浸式电抗器或油浸消弧线圈，尽量在油温低于50℃时试验，不同温度下的绝缘电阻值一般可用下式换算：R₂=R₁×1.5^{（t1-t2）/10}

式中R₁、R₂分别为在温度t₁、t₂下的绝缘电阻值6) 吸收比不进行温度换算。5.4.3测量铁芯(有外引接地线的) 及与铁芯绝缘的各湖州市手持式变压器变比组别测试仪订做湖州市手持式变压器变比组别测试仪订做紧固件的绝缘电阻测量铁芯(有外引接地线的)绝缘电阻的试验周期为定期、大修后、必要时；测量与铁芯绝缘的各紧固件的试验周期为大修后、必要时。采用2500V兆欧表(对运行年久的电抗器可用1000V兆欧表)测量；夹件引出对地的可单独对夹件进行测量；连接片不能拆开的可不进行。进行器身检查的电抗器，应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻。铁芯必须为一点接地，对电抗器上有专用的铁芯接地线引出套管时，测量其对外壳的绝缘电阻。测试结果与以前相比无显著差别。

5.4.4测量绕组的介质损失角正切值tgδ试验周期为定期、大修后、必要时。试验电压为10kV。

由于电抗器的外壳直接接地，故现场测量时采用交流电桥反接法进行测量。为避免绕组电感和激磁损耗给测量带来的误差，试验时需将绕
