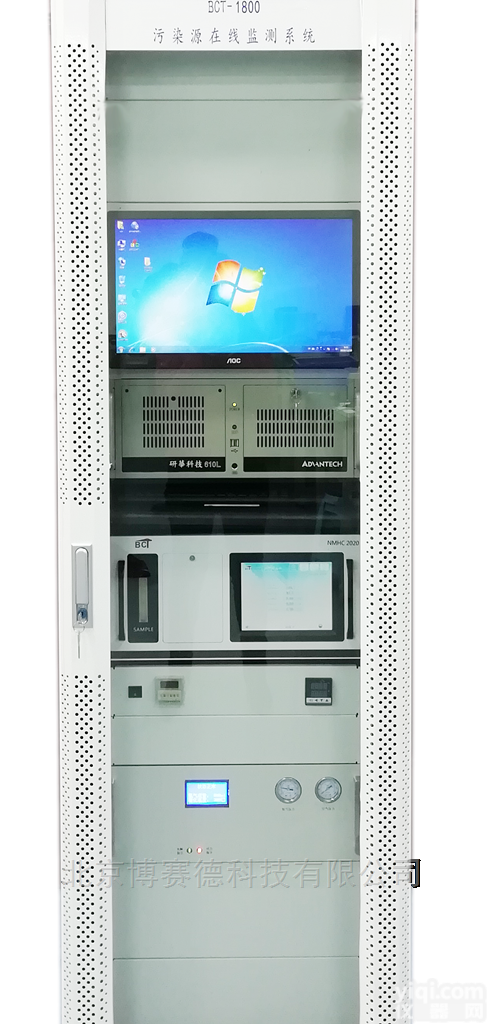

污染源在线监测系统

污染源在线监测系统污染源在线自动监测系统是以在线分析仪表为主，运用仪器分析、自动控制、计算机、环境水质监测等多种专业知识，将污染源排放水样的采集及预处理、在线分析仪表分析、数据处理及传输等技术集成为一体的自动控制系统。其主要功能是实时监测特定污染源水质变化趋势，并定量、定性的统计流经监测断面的污染物及通量，根据污染物及其通量的变化规律为特定部门的监督管理及流域污染的预防和治理提供科学依据。
污染源在线监测系统（一）系统结构概述
         污染源自动监控系统主要由四个部分组成，具体为：污染源现场端自动监控设施、监控ZX、原始数据传输线路、环保电子政务外网。
        污染源现场端自动监控设施：作为污染源自动监控系统的最基本部分安装在污染企业的各排放口现场，用于对污染物实时排放情况进行自动监测，对污染治理设施运行情况监控，是数据的来源。设备包括用于水污染源监控的CODcr在线监测仪、氨氮在线监测仪等、流量计、污染治理设施运行记录仪、等比例采样器、pH在线监测仪、视频监控设备；用于向监控ZX传输数据的数据采集传输设备。
        监控ZX：建立在环保部门，通过原始数据传输线路与污染源自动监控设备连接，实现对污染源主要污染物排放情况的在线、连续监测并对污染治理设施运行情况实时监控。
（二）子系统技术方案及指标
      取水单元
        设计采用污水泵进行采样，污水泵直接安装于采样池中，可方便进行定期的清理及维护，采样池中安装有液位上下限开关与污水泵进行自控的联动，以保障污水泵的正常可靠运行。
        管路的材质应对被测水样不产生吸附、腐蚀、分解、氧化等任何物理化学作用。
       水样直接理供COD、NH4-N等在线分析仪。
       取水单元的主要参数为：
1)、提水总量保证至少高于各仪表所需水量的200%
2)、采水管道：管道材质不与水样中被测物质产生物理和化学反应，UPVC管或不锈钢管。
3)、进仪表管：聚乙烯软管或聚四氟乙烯管。
（三）通讯系统网络架构
       以K202型在线监测专用智能数据处理终端为数据采集器，通过RS232/485数字接口或AD模拟信号采集模块对现场的各类在线分析仪的监测数据进行实时采集及存储。
      各监控点位以无线GPRS或有线网络方式上网，监测ZX以固定IP方式上网。ZX设立专门的Web 服务器与数据库服务器。监控ZX与各监测点位之间通过GPRS的SOCKET方式进行远程数据通讯。各点位通过网络实时主动上传监测数据。如网络通讯中断，在通讯恢复后，系统会自动补传断线后的所有数据。
