CB20037-2012 船用空气帽/船用空气管头
- 型号：CB20037-2012
- 产地：上海
- 供应商：上海精骋阀门制作有限公司
- 供应商报价： 120.00￥
- 标签：船用空气帽/船用空气管头,船用空气帽/船用空气管头价格,船用空气帽/船用空气管头厂家
产品信息

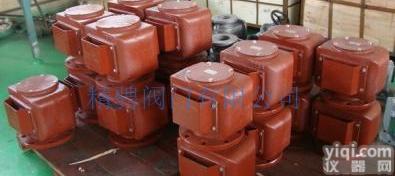

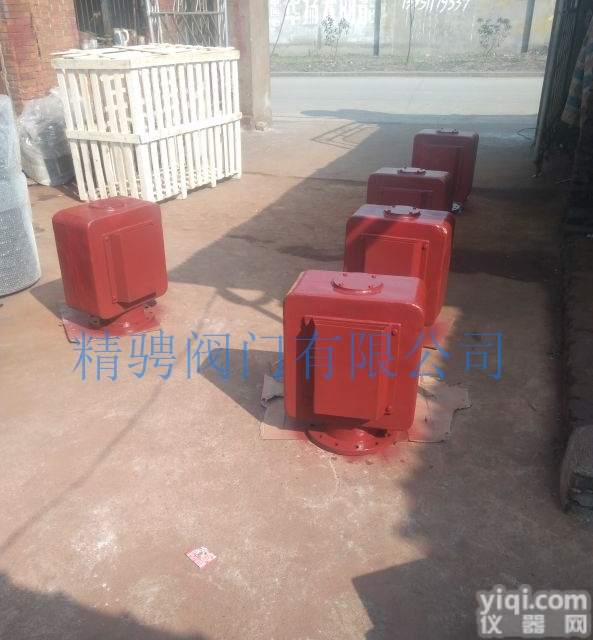

上海精骋阀门供应船用空气帽/船用空气管头CB20037-2012
基本零部件材料：
型 式
|
零 件 名 称
|
材 料
|
A、AS
|
名称
|
Pai号
|
标准号
|
盖及本体
|
灰铸铁
|
HT 150
|
GB 9439-88
|
铸钢
|
ZG 200-400
|
GB 11352-89
|
滤网
|
铜丝网GFW
0.475/0.16
|
|
GB 5330-88
|
螺钉
|
青铜
|
QSn4-3
|
GB 5233-85
|
B、BS
|
头部
|
灰铸铁
|
HT 150
|
GB 9439-88
|
铸钢
|
ZG 200-400
|
GB 11352-89
|
浮球
|
阻燃玻璃钢
|
|
|
滤网
|
铜丝网GFW
0.475/0.16
|
H 20
|
GB 5330-88
|
垫板，眼板
|
碳素钢
|
Q 235-A
|
GB 700-88
|
C
|
盖
|
青铜
|
QSn4-3
|
GB 5233-85
|
本体
|
铸钢
|
ZG 200-400
|
GB 11352-89
|
灰铸铁
|
HT 150
|
GB 9439-88
|
A、AS
B、BS
C、CS
D、DS
E、ES
FS
|
本体、上盖
|
球墨铸铁
|
QT 400-15
|
GB 1348-88
|
浮子、浮球
|
不锈钢
|
0Cr26NiMo2
|
GB 3280-94
|
导向螺栓
|
铝青铜
|
QA 19-2
|
GB 4429-84
|
罩壳
|
薄钢板
|
Q 235-A
|
GB 700-88
|
不锈钢板
|
0Cr26NiMo2
|
GB 3280-94
|
滤网
|
铜丝网
|
H20
|
GB 5530-88
|
密封座
|
丁晴橡胶
|
HN 8433
|
GB 7038-86
|
2、空气管头的基本参数按表1。
型式
|
名 称
|
公称通用
|
适用范围
|
A．AS
|
帽式空气管头
|
50-250
|
油，水舱空气气管上端
|
B．BS
|
鹅颈式空气管头
|
C．CS
|
测深兼透气空气管头
|
50-100
|
D．DS
|
浮筒式油舱空气管头
|
50-350
|
油舱空气气管上端
|
E．ES
|
浮筒式水舱空气管头
|
水舱空气气管上端
|
FS
|
浮球式油，水舱空气管头
|
油，水舱空气气管上端
|
3、D、DS型浮筒式油舱空气管头
（1）、结构形式（见图4、图5）
（2）、基本尺寸（见表5）
表5上海精骋阀门供应船用空气帽/船用空气管头CB20037-2012
公称通径
|
结构尺寸
|
法 兰 连 接 尺 寸
|
壁厚
|
升程
|
重 量
|
L
|
H
|
D1
|
D2
|
D
|
B
|
N
|
D0
|
油舱
|
水舱
|
|
|
|
|
|
50
|
160
|
170
|
135
|
103
|
84
|
15
|
6
|
15
|
6．5
|
17
|
6．32
|
5．02
|
|
140
|
110
|
90
|
16
|
4
|
14
|
6．24
|
4．49
|
|
65
|
190
|
200
|
155
|
123
|
104
|
14
|
6
|
15
|
22
|
10．66
|
9．16
|
|
160
|
130
|
110
|
16
|
4
|
14
|
10．37
|
9．23
|
|
80
|
225
|
205
|
170
|
138
|
118
|
14
|
8
|
15
|
7．5
|
27
|
22．60
|
19．50
|
|
190
|
150
|
128
|
18
|
4
|
18
|
23．01
|
19．97
|
|
100
|
245
|
235
|
190
|
158
|
138
|
14
|
8
|
15
|
8
|
27
|
27．40
|
24．40
|
|
210
|
170
|
248
|
18
|
4
|
18
|
29．31
|
26．30
|
|
125
|
290
|
265
|
215
|
183
|
164
|
14
|
10
|
15
|
44
|
33．70
|
29．20
|
|
240
|
200
|
278
|
20
|
8
|
18
|
35．46
|
30．96
|
|
150
|
367
|
300
|
240
|
208
|
190
|
14
|
12
|
15
|
9
|
53
|
39．02
|
34．92
|
|
265
|
225
|
202
|
20
|
8
|
18
|
40．94
|
36．84
|
|
200
|
463
|
367
|
295
|
264
|
247
|
15
|
12
|
15
|
60
|
63．70
|
59．62
|
|
320
|
280
|
258
|
22
|
8
|
18
|
66．79
|
62．71
|
|
250
|
550
|
460
|
365
|
327
|
306
|
16
|
14
|
17
|
78
|
90．10
|
83．20
|
|
375
|
335
|
312
|
24
|
12
|
18
|
93．32
|
86．42
|
|
300
|
650
|
580
|
430
|
386
|
360
|
19
|
14
|
21
|
10
|
85
|
110．40
|
106．20
|
|
440
|
395
|
365
|
24
|
12
|
22
|
112．67
|
108．47
|
|
350
|
770
|
680
|
480
|
436
|
410
|
20
|
16
|
21
|
95
|
121．50
|
112．40
|
|
490
|
445
|
415
|
26
|
12
|
22
|
128．02
|
118．92
|
|
注：表中法兰尺寸栏内线上面值按GB569，下面值按GB2501的规定。上海精骋阀门供应船用空气帽/船用空气管头CB20037-2012
二、标记示例：
1、公称通径为50mm，按GB569法兰连接尺寸和密封面铸钢帽式空气管头：
空气管头 A50G- CB/T 3594-94
2、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）的铸铁鹅颈式空气管头：
空气管头 BS50HT CB/T 3594-94
3、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）的球墨铸铁浮筒式油舱空气管头：
空气管头 DS50QT CB/T 3594-94
4、公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）法兰连接尺寸球墨铸铁浮球式油舱、水舱空气管头：
空气管头 FS50QT CB/T3594-94
