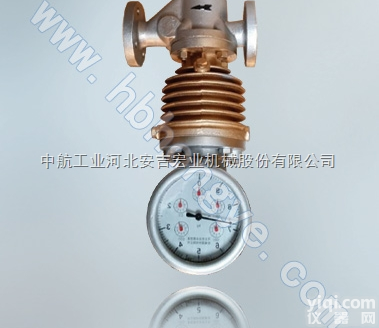

LFX LFX分流旋翼式蒸汽流量计
- 型号：LFX
- 产地：沧州市
- 供应商：河北宏业机械股份有限公司
- 供应商报价：面议
- 标签：LFX分流旋翼式蒸汽流量计
产品库
LFX分流旋翼式蒸汽流量计 | |||||||||||||||||||
◆概述： | |||||||||||||||||||
LFX 分流旋翼式蒸汽流量计，是主要用来计量工业生产过程中饱和蒸汽和过热度不太大的过热蒸汽流量的机械指针式仪表。采用了行星传动的新型结构来调整压力补偿刻度，压力补偿刻度盘刻度间隔变宽，使得微量压力的变化补偿得以实现，从而保证了流量计的计量精度。 | |||||||||||||||||||
◆材质： | 本体 | 翼轮轴组件 | 减速机构 | ||||||||||||||||
| 铸铁 | 不锈钢 | 铜 | ||||||||||||||||
公称压力 | 1.0 1.6 | ||||||||||||||||||
Mpa | |||||||||||||||||||
精度 | ±2% ±2.5% | ||||||||||||||||||
适用流体 | 饱和蒸气 微过热蒸气 | ||||||||||||||||||
测量范围 | 8-15635Kg/h | ||||||||||||||||||
技术参数 | |||||||||||||||||||
公称通经 | 工作压力 | 工作温度 | 精度 | 显示方式 | |||||||||||||||
mm | Mpa | ℃ | % | 直读式 | 远传式 | ||||||||||||||
25 | 1 | 220 | 2.5 | 现场指示累积流量 | 远传显示瞬时与累积流量 | ||||||||||||||
50 | 1.6 | 240 | |||||||||||||||||
80 | |||||||||||||||||||
100 | |||||||||||||||||||
| |||||||||||||||||||
型 号 | LFX-25 | LFX-50 | LFX-80 | LFX-100 | |||||||||||||||
公称压力 | 1.0 1.6 Mpa | ||||||||||||||||||
精度等级 | 2 2.5 级 | ||||||||||||||||||
|
| ||||||||||||||||||
长 L | 220 | 0 | 320 | 0 | 320 | 0 | 320 | 0 | |||||||||||
-2 | -2 | -2 | -2 | ||||||||||||||||
高 H | 457 | 482 | 482 | 482 | |||||||||||||||
宽 M | 200 | 303 | 318 | 338 | |||||||||||||||
重量 Kg | 21 | ||||||||||||||||||
LFX型分流旋翼式蒸汽流量计(以下简称流量计)。是计量流经管道内饱和蒸汽或过热蒸汽流量的质量流量计，能在现场或远传显示蒸汽质量流量的累计或瞬时值。智能可温，测量过热蒸汽流量计配有Ⅰ、Ⅱ、Ⅲ号节流孔板，可通过更换节流孔板改流量范围，本流量的测量范围广、精确度高、寿命长、操作、维修方便、广泛用于石油、化工、轻工等工业部门的蒸汽流量计量。
结构原理
流量计主要由于节流计，阻尼器和指示器三大部件组成，是一种差压一分流原理仪表，被测介质进入流量计节流流体后，一部分通过主管道的节流孔板，一部分经分流管流经喷嘴。射流到叶轮上。对叶轮形成转矩，使叶轮带动转子轴旋转，在转子轴的下部装有阻尼叶片，安装在注满阻尼液的阻尼室中，使叶轮转动受到制约，所以它的转速比蒸汽的喷速慢得多，因此，叶轮有效好吸收蒸汽喷速的功能，使它的旋转速度与蒸汽喷射造成的转矩及阻尼力矩相对应，并形成一确定的关系。叶轮转速与流量成正比。
流量计的型式
形式与公称直径
形式 | LFX-25 | LFX-50 | LFX一80 | LFX一100 |
公称直径 | 25 | 50 | 80 | 100 |
