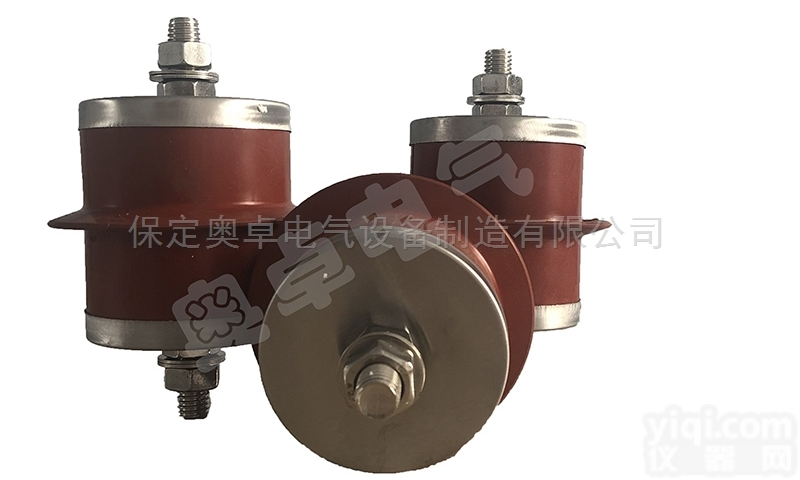

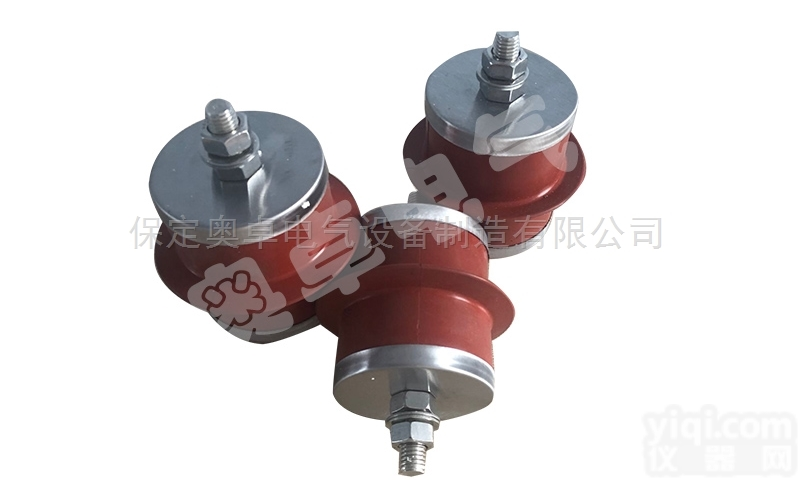

AZ-BHQ 电缆护层保护器

AZ-BHQ电缆护层保护器生产厂家——保定奥卓电气设备制造有限公司

单芯高压电缆常因金属护套过电压引起电缆外护层击穿损坏,为了降低护套对地过电压,避免外护层击穿,使用限压装置,即护层保护器,保证电缆可靠运行。电缆护层保护器经历了火花间隙、碳化硅阀片护层保护器、金属氧化物护层保护器的演变历史,近年来,由于原料配方和制造工艺等的改进,国产金属氧化物护层保护器的性能正在逐渐改善,与国外随电缆进口的许多护层保护器性能相比,水平已经达到甚至超过其性能。单芯电缆电力护层过电压保护技术用于防止雷电过电压和内部过电压造成电缆金属护层多点接地故障产生。其降低了护套对地过电压,确保护层绝缘不被过电压击穿,避免形成环流,保证电缆大容量可靠输电。

单芯电缆过电压产生原理10kV及以上三芯电缆由于是三芯同时通过电流,电流也基本上保持平衡,可以认为电缆保护层上电流是零,而单芯电缆的导线与金属护套的关系,可以看作一个变压器的初级绕组与次级绕组，当电流通过时,其周围产生的一部分磁力线将与金属护套交链,使护套产生感应电压,感应电压的大小与电缆的长度和流过导线的电流成正比。
在10KV单芯全电缆线路中,电缆长度超过500米时,一端直接接地,另一端通过护层保护器接地,可以有效的防止雷电过电压和内部过电压造成电缆金属护层多点接地故障,确保护层绝缘不被过电压击穿,同时避免形成环流,避免电缆过热,增加电缆使用寿命,节约电能。

 使用条件
1、环境温度-45℃～+55℃；
2、海拔不超过3500m；超出3500m可根据实际情况特制；
3、电源频率： 50Hz、 60Hz；
4、长期施加的工频电压不得超过保护器持续运行电压；
5、安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃；
6、如有特殊要求，定货时请说明。

​
