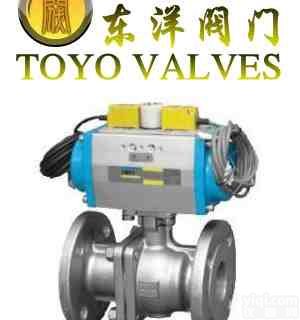

锆材O型球阀

锆材O型球阀

是由3610R/L全电子式电动执行机构和蝶阀调节机构组成。执行机构内有伺服系统，无须另配伺服放大器。具有结构简单、流通能力大，调节精度高等特点。适用于含有悬浮颗粒的流体及浓浊、浆状的流体的调节和控制，广泛应用于石化、冶金、电站等工业部门中

锆材O型球阀

1、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

3、密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。

6、球阀通道平整光滑，不易沉积介质，可以进行清管通球。

阀技术规范：

设计标准：GB/T12237、API6D、ASME B16.34

结构长度：GB/T12221、API6D、ASME B16.10

连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS

试验标准：JB/T9092、GB/T13927、API6D、API598

型球阀主体材料：

阀体、阀盖：Zr702、Zr705、R60702、R60705

球体、阀杆：Zr702、Zr705、R60702、R60705

密封圈：PTFE、RPTFE、PPL、PEEK

压力等级： PN1.6-10.0Mpa　Class150-600Lb

公称通径： DN15-DN250　 　1/2"-10"

驱动方式：手柄、蜗轮蜗杆、气动、液动、电动;

相对应的锆球阀型号： Q41F-16Zr、Q41F-25Zr、Q41F-40Zr、Q41F-64Zr、Q41F-100Zr、Q41F-150Lb(Zr)、Q41F-300Lb(Zr)、Q41F-600Lb(Zr)、Q341F-16Zr、Q341F-25Zr、Q341F-40Zr、Q341F-64Zr、Q341F-100Zr、Q341F-150Lb(Zr)、Q341F-300Lb(Zr)、Q341F-600Lb(Zr)
