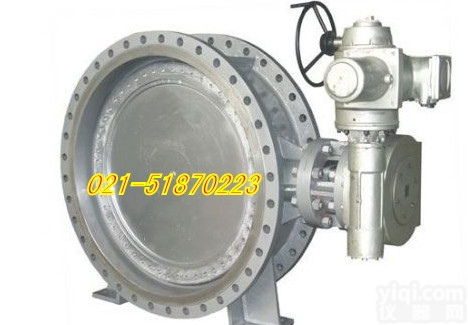

D343H三偏心硬密封蝶阀

D343H三偏心硬密封蝶阀
是在设计时将阀杆偏离密封面ZX线，形成*个偏心；阀杆略偏离管道路ZX线，形成第二个偏心；蝶板密封面加工成圆锥体的一个倾斜体，形成第三个偏心。三个偏心的结构使得阀门密封副在启闭过程中尽可能小地减少摩擦，在蝶板开始旋转的瞬间密封面完全脱离，从而实现了无摩擦密封，大大提高了阀门的使用寿命，并使启闭扭矩明显减小。

D343H三偏心硬密封蝶阀

可更换密封圈
密封圈采用可更换形式，T型结构的密封圈采用优质橡胶制成，保证橡胶的柔韧性和抗老化性，均匀的压板压紧结构在密封圈局部被磨损的情况下仍可调节比放弃进行一定的弹性补偿；

复合轴套
上、下阀杆与阀体间均设置复合材料制成的轴套，轴套具有高强度及高光洁度，具有自润滑能力，减少受力情况下旋转产生的摩擦力，减少阀门操作扭矩；

组合密封环
阀杆与阀体的密封是动态密封，阀杆处的泄漏一直以来都是蝶阀较常遇到问题，现采用聚四氟乙烯弓字形骨架镶嵌橡胶O形圈的结构，在保证可靠密封的同时又具有一定的润滑作用，减少阀杆与阀体对橡胶O形圈的磨损，提高适用寿命；

退拔销固定
阀杆与蝶板采用退拔销连接，减小阀杆与蝶板的配合间隙，提高蝶板运行的稳固程度，同时退拔销可采用特殊工具拆除，使零件的互换性增强，间接提高阀门的适用寿命；

可调角度
蝶板密封面与不锈钢阀座之间可有±1°的调节量，在密封面磨损的情况下有一定的弹性补偿余量。

多种执行机构
蝶阀设有标准连接支架，方便选用多种执行机构，如：涡轮蜗
