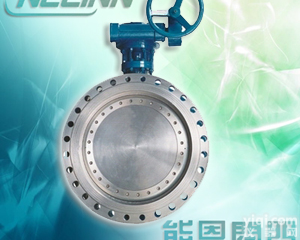

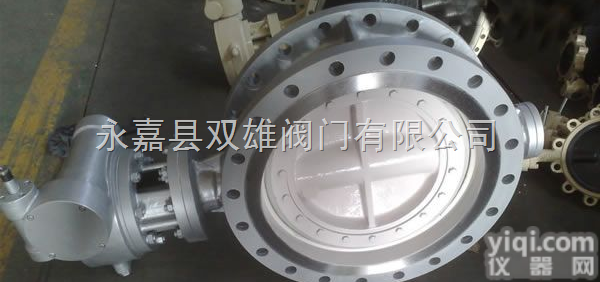

美标法兰蝶阀
- 产地：上海市
- 供应商：扬奥阀门（上海）有限公司
- 供应商报价：面议
- 标签：美标法兰蝶阀
产品库
美标法兰蝶阀
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验: API 598-82
美标法兰蝶阀
主要技术参数
公称通径 | DN（mm） | 830W | 830L |
2"～36" | 2"～36" | ||
公称压力 | PN（Mpa） | 150Lb | 300Lb |
试验压力 | 强度试验 | 3.0 | 7.5 |
密封试验 | 2.2 | 5.5 | |
适用介质 | 水、蒸汽、油品、海水等 | ||
适用温度 | -29℃～425℃ | ||
主要零件的材质
零件名称 | 材料 |
阀体 | WCB、304、316、316SS、CF8M |
蝶板 | WCB、304、316、316SS、CF8M |
阀杆 | 316、2Cr13、1Cr18Ni9Ti |
密封圈 | 316、氟塑料 |
填料 | 柔性石墨、氟塑料 |
美标815W系
公称通径 | 结构长度 | 外形尺寸 | 连接尺寸 | 参考重量 | |||||||
L | L1 | H | H0 | D | D1 | D2 | M | Z-d | |||
2" | 50 | 43 | 108 | 110 | 345 | 152 | 120.5 | 92 | M18 | 4-19 | 9 |
3" | 80 | 49 | 114 | 125 | 380 | 190 | 152.5 | 127 | M18 | 4-19 | 11 |
4" | 100 | 56 | 127 | 145 | 415 | 229 | 190.5 | 157 | M18 | 8-19 | 13 |
| |||||||||||
