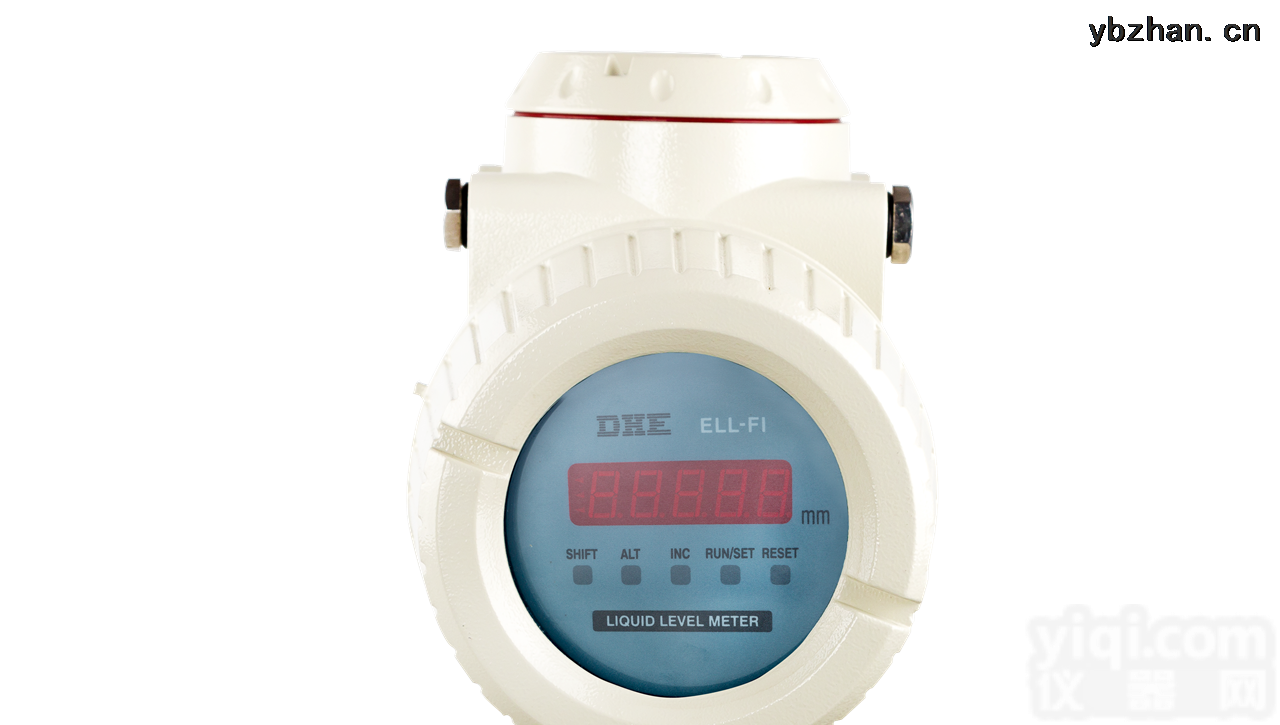

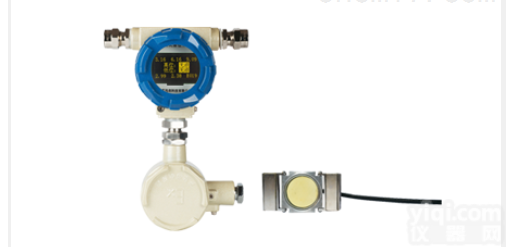

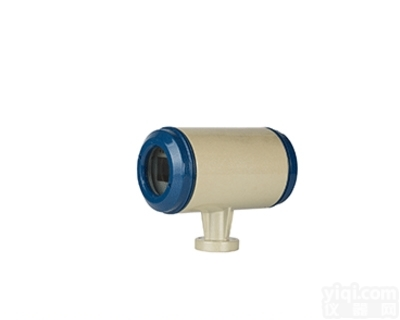

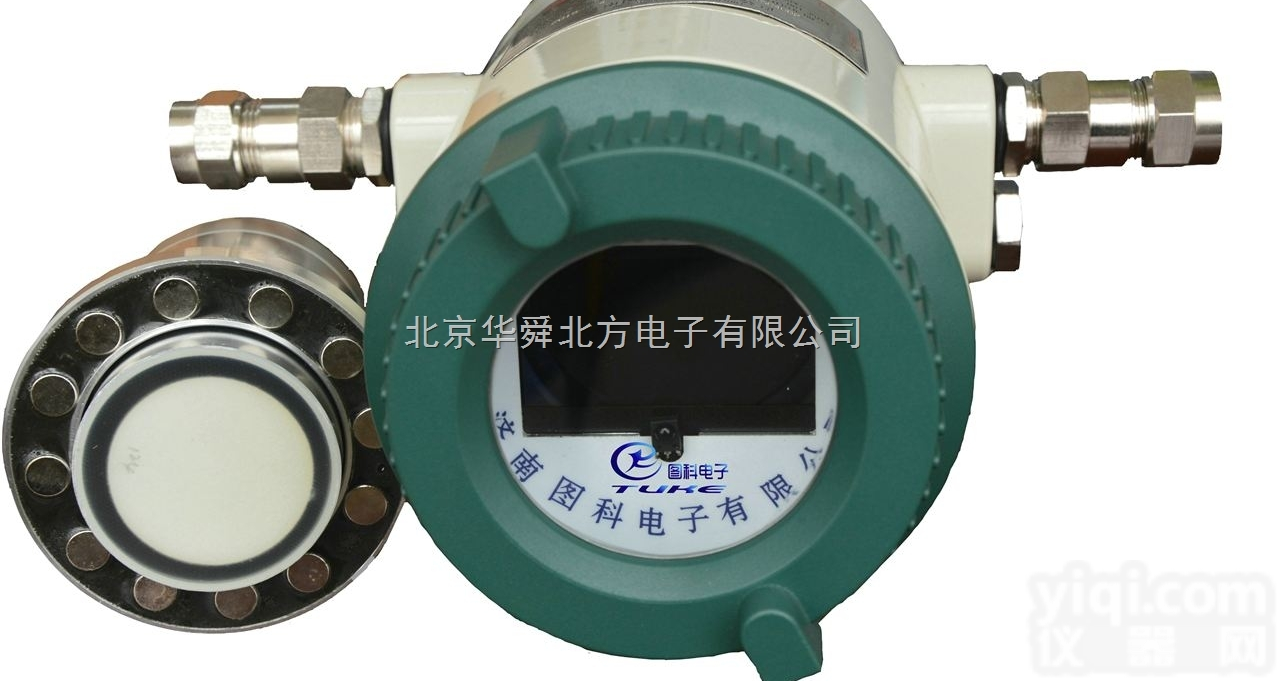

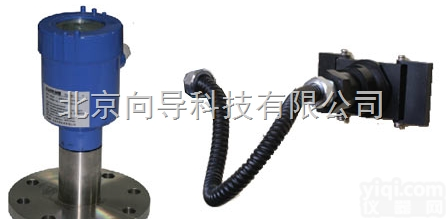

智能型外贴式超声波液位计

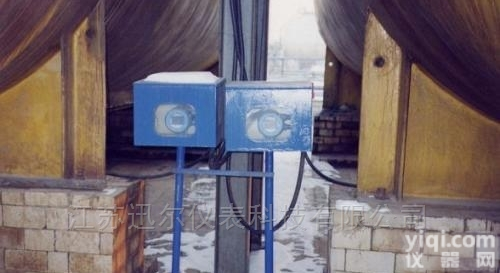

智能型外贴式超声波液位计，是一款为特殊环境而设计开发的专用液位计。不与液体直接接触，即可实现密闭容器内液位高度的测量。无需对被测容器开孔即可测量，安装简单、使用方便，真正实现了隔离测量。可对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种液体的液位进行精确测量。采用隔爆设计，对被测介质和密闭容器的材质无特殊要求。安装、维护、操作均不与罐内的液体、气体接触，安全实用。

1.2 性能指标

1.2.1性能特点

高智能化：智能型外贴式超声波液位计，采用高精度A/D

转化和微机处理技术，完成液位深度的精确测量及控制。

高可靠性：采用高度集成化元件，提高产品稳定度，提高抗干扰能力。

供电能源：220V交流供电。

直流供电：DC12-24V供电。

自动温度补偿：-20℃～+60℃度自动温度补偿。

防护等级：IP68.

1.2.2主要功能

监测功能：实现特殊环境下的罐内液位测量和显示。

LCD液晶显示：采用126*64LCD，显示清晰，全中文菜单

操作简单。

键盘：轻触键，操作方便舒适。

RS485通讯接口：多种通信模式选择。

温度监测：对被测环境进行温度监测、显示，以及测量时作为温度补偿。

数字时钟显示：提供年月日时间显示。

如图所示，测量液位时，经过调制过的声波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号，CPU根据数字模型关系计算出液面高度。

h=ct/2

h:液位高度

c：超声波在液体中传播的速度

t：声波从发射到返回所用的时间

2.1 基本特性

1、量程规格：3m、5m、10m、20m、30 m

2、显示分辨率：1mm

3、短时间重复性：1mm

4、测量精度：±3‰（罐壁厚＜30mm、压力温度稳定）

5、电流输出：4～20mA，ZD负载750Ω

6、通信：RS-485

7、继电器输出： 3组控制继电器输出。

8、继电器容量： 5A，250VAC

9、电源输入：交流 50Hz220v±10%

10、主机使用环境温度：-20℃～+70℃

11、超声波探头使用环境温度:-40℃～+100℃

12、主机外壳防护等级：IP55

13、传感器防护等级：IP68
