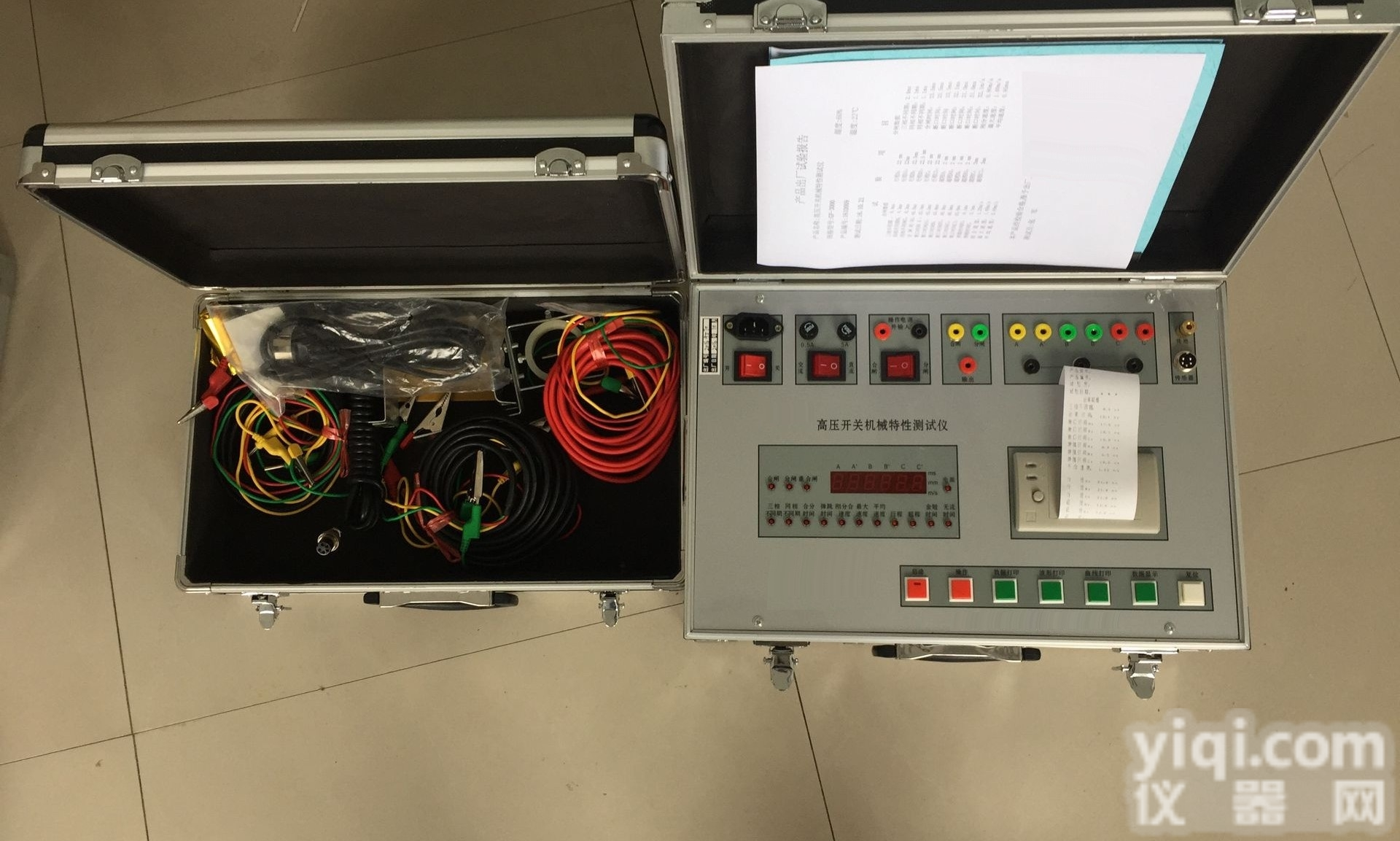

带合闸断路器特性测试仪12端口

产品简介:

 带合闸断路器特性测试仪12端口，具有的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
 带合闸断路器特性测试仪12端口，主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

产品特点：

内主机为工控机，主频600MHz。
石墨触头 能够测试6路石墨触头开关，3个断口的动态电阻波形。
过渡电阻 6路过渡电阻测试，投切电阻、时间测试。
时间 12个断口的固有分、合闸时间，同相、相间同期。
弹跳 弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速度   刚分、刚合速度，zui大速度，速度波形。
行程 超行程，过冲行程。
电流 分、合闸线圈的分、合闸电流值、波形图。
重合闸   任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。
动作电压 机内提供DC10～265V/20A(短时工作)数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
万能通用式测速传感器 安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图谱。
主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间。
配备U盘接口，可直接把数据保存到U盘。
主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作，使用方便。
全中文内置打印机打印所有数据及图谱。
刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

技术参数：

1、时 间：量程 4000.0ms    分辨率 0.1ms
      误 差：（1）100ms以内 0.1ms±1个字
                    （2）100ms以上 0.1％±1个字
                    （3）同期 ±0.1ms
2、行 程：

3、速度：量 程 20.00m/s     分辨率0.01m/s
      误差：（1）0～2m/s以内：±0.1m/s±1个字
                  （2）2m/s以上   ：±0.2m/s±1个字
4、电流：量程 20.00A   分辨率 0.01A
5、电阻：量程 1600Ω   分辨率 1Ω
6、输入电源：220V±10% 50Hz
7、输出电源：DC30～250V数字可调/20A(瞬时工作)
8、使用环境：-20℃--40℃ 湿度：≤75%RH
9、外形尺寸：360mm(L)×280mm(W)×300mm(H)
10、重量：10kg
