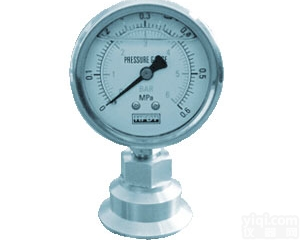

YPF系列 天康YPF系列膜片压力表
- 品牌：天康集团
- 型号：YPF系列
- 产地：滁州市
- 供应商：安徽天康（集团）股份有限公司
- 供应商报价：面议
- 标签：天康YPF系列膜片压力表
产品库
天康YPF系列膜片压力表外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用；其可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片；本产品适用于测量有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。
结构原理
天康YPF系列膜片压力表由测量系统( 包括接头、法兰、膜片)、传动机构、指示装置和外壳组成。仪表为密封型防溅结构，能有效地保护内部机件免受环境影响和污秽侵入。在被测介质的压力作用下，仪表的弹性元件( 膜片) 产生与压力大小成正比的弹性变形一一位移，借助连杆经传动机构放大，由指示装置指示出被测压力值。
主要技术参数
型 号 | 标度范围 | 承压部 尺寸 D1
|
YPF-100A
| 0～0.06 、 0～0.1 、 0～0.16 、 0～0.25 、 0～0.4
0～0.6 、 0～1 、 0～1.6 、 0～2.5 、 -0.1～0
-0.1～0.06 、 -0.1～0.15 、 -0.1～0.3 、
-0.1～0.5 、 -0.1～0.9 、 -0.1～1.5 、
-0.1～2.4MPa
| φ 85
|
YPF-100B
YPF-100B-F
| φ 115
| |
YPF-150A
| φ 85
| |
YPF-150B
YPF-150B-F
| φ 115
| |
YPF-100B
YPF-100B-F
| 0～1.6 、 0～2.5 、 0～4 、 0～6 、 0～10 、 0～16 、
0～25 、 0～40*
-1.6～0 、 -2.5～0 、 -4～0 、 -6～0 、 -10～0 、
-16～0 、 -25～0 、 -40～0*
-0.8～0.8 、 -1.2～1.2 、 -2～2 、 -3～3 、 -5～5 、
-8～8 、 -12～12 、 -20～20*kPa
| φ 160
|
YPF-150B
YPF-150B-F
| φ 160
|
精确度等级:2.5
使用环境温度:-40-+70℃; 相对湿度不大于90%
温度影响:使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置:垂直安装
外壳防护等级:IP64
天康膜片压力表导压系统及外壳等主要零件的村质
型 号 | 导压系统 | 表壳材料 | ||
膜片 | 法兰接头 | 密封 垫圈 | ||
YPF-100A 150A | Cr15Ni7Mo (PH15-7Mo) 316L( ≤ 25kPa) | 1Cr18Ni9 | 丁月青 橡胶 | 铸铝 |
YPF-100B 150B | 聚四 氟乙烯 | 1Cr18Ni9 | ||
YPF-100B-F 150B-F | ||||
