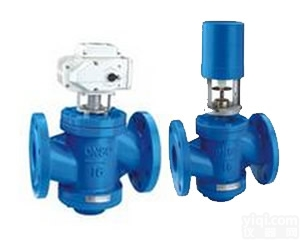

EDRV 动态平衡电动调节阀

动态平衡电动调节阀概述：
动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。在系统负荷波动较大的流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差也随之变化。
动态平衡电动调节阀工作原理：
当进口压力P1升高时，(P1-P2)增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，(P1-P2)间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差保持不变。因此这种电动阀的抗干扰能力强，具有动态平衡的功能。
当电动执行器接受控制信号使阀轴延R向旋转时，P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化，P2、P3间的压差(P2-P3)始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是*的，没有偏离，因此这种电动调节阀比传统的电动调节阀具有更好的调节特性。

动态平衡电动调节阀参数：
公称通径：DN25-DN200
公称压力：1.6MPa
适用介质：冷热水
适用温度：0-100℃
阀体材质：球墨铸铁
流量误差：≤5％
动态平衡电动调节阀尺寸：



注：以上尺寸仅供参考，实际以订货为准
