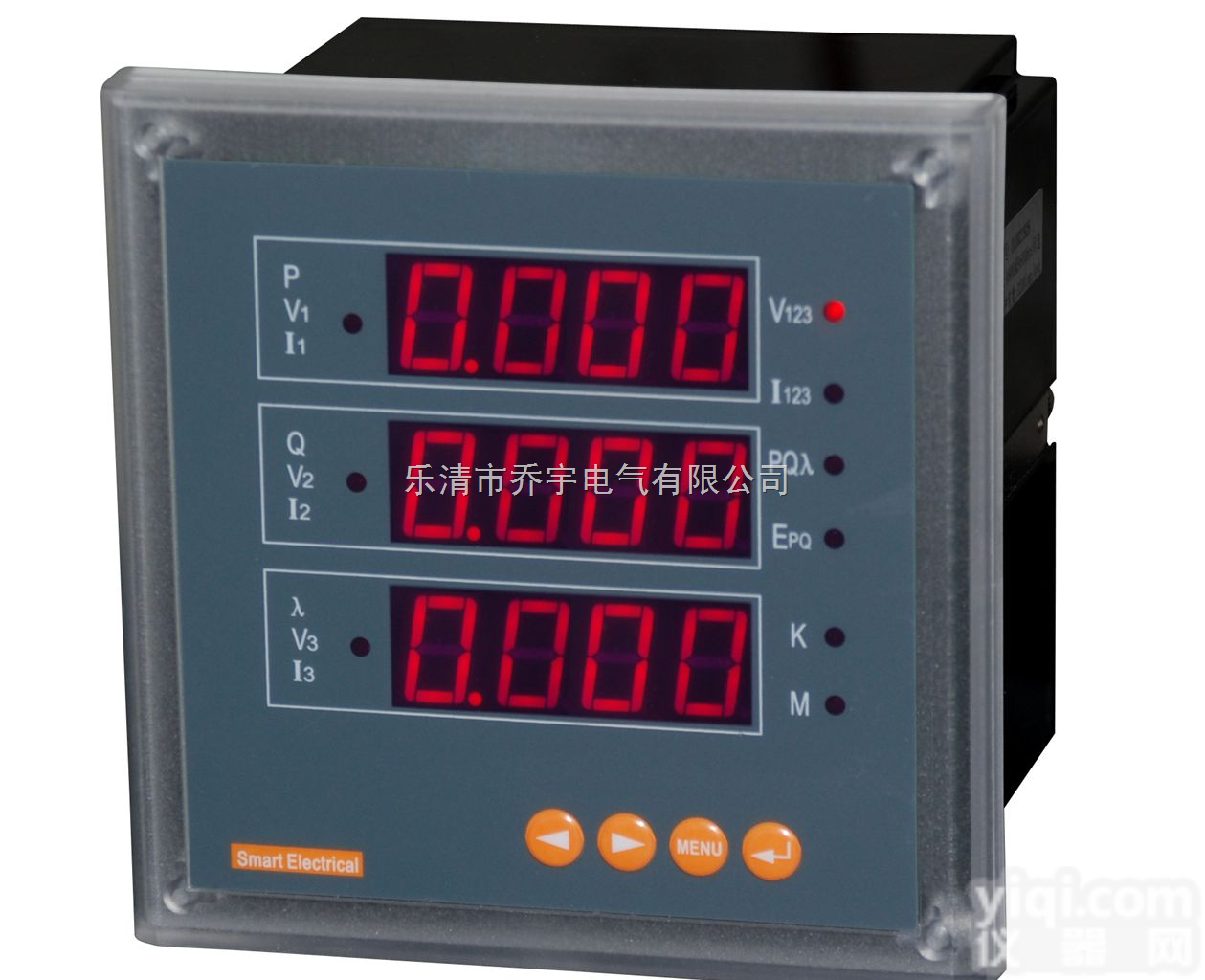

扬州ZR2090W3多功能仪表
- 产地：扬州市
- 供应商：扬州中瑞电气有限公司
- 供应商报价：面议
- 标签：扬州ZR2090W3多功能仪表
产品库
| 多功能网络电力仪表 |
| ★ 技术指标 | ||||||||
| 测量精度 ● 电压 0.2级 ● 电流 0.2级 ● 有功功率 0.5级 ● 无功功率 0.5级 ● 功率因数 0.5级 ● 频率 ±0.02Hz ● 有功电能 0.5级或1级 ● 无功电能 1级或2级 信号输入 ● 接线方式 三相四线、三相三线 ● 额定电压 AC57.7V、AC100V、AC220V、AC380V、AC450V ● 额定电流 AC 1A、AC 5A ● 过负载 电压：1.2倍（持续），2倍/1秒（瞬时） 电压：1.2倍（持续），10倍/5秒（瞬时） ● 功耗 电压：＜1VA/相，电流：＜0.4VA/相 ● 阻抗 电压：＞300kΩ，电流：20mΩ ● 频率 45－65Hz 辅助电源 ● 工作范围 AC/DC：85V-265V ● 功耗 ＜4VA 功能模块 ● 通讯接口 支持1路RS-485通讯 Modbus-RTU协议 波特率：600～9600bps，默认9600bps ● 开关量输入 支持4路干结点输入 ● 开关量输出 支持2路继电器输出 容量：AC 250V/5A，DC 30V/5A 环境 ● 工作温度 -10℃～+55℃ ● 存储温度 -25℃～+70℃ ● 相对湿度 ≤90%，无腐蚀气体场所 ● 海拔 ≤2500m 安全 ● 绝缘电阻 ＞100MΩ ● 光流耐压 AC 2kV 电磁兼容性能 静电放电 4级 ● 电快速瞬间变脉冲群 4级 ● 浪涌（冲击） 4级 外形尺寸 ● 面框尺寸 1201×20；80×80；96×96 ● 开孔尺寸 111×111；77×77；91×91 | ||||||||
|
| ★ 规格选型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：开关量输入、开关量输出、变送输出、通讯都是为选配功能。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★ 端子排列图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （注：如与仪表壳体上接线图不*，请以仪表壳体上为准） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
