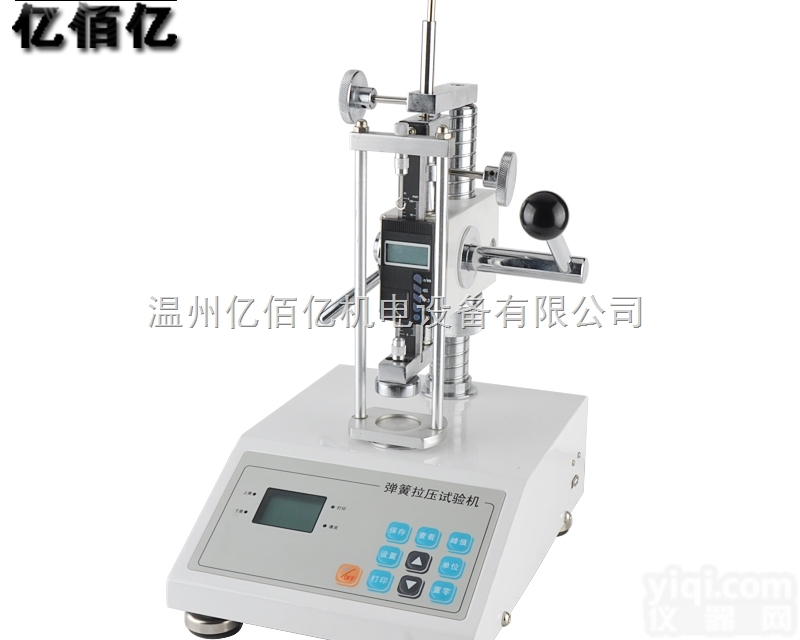

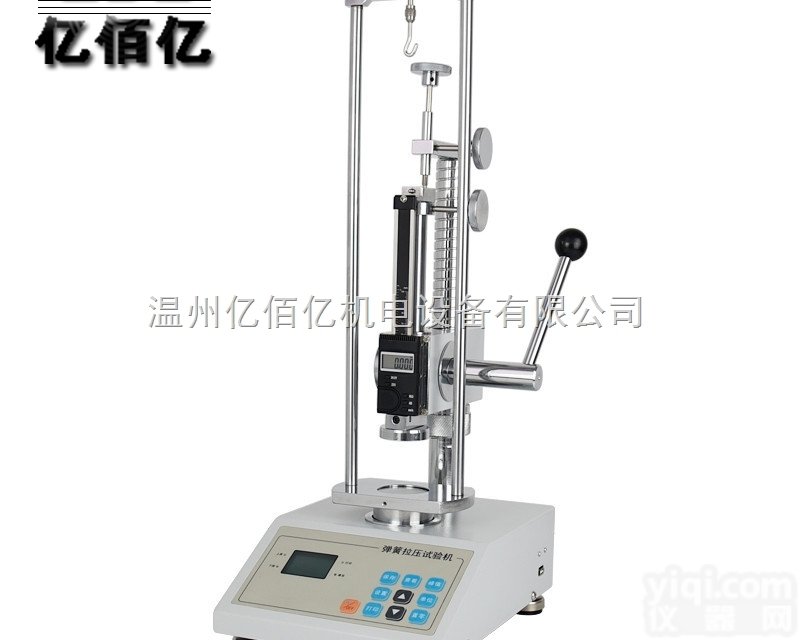

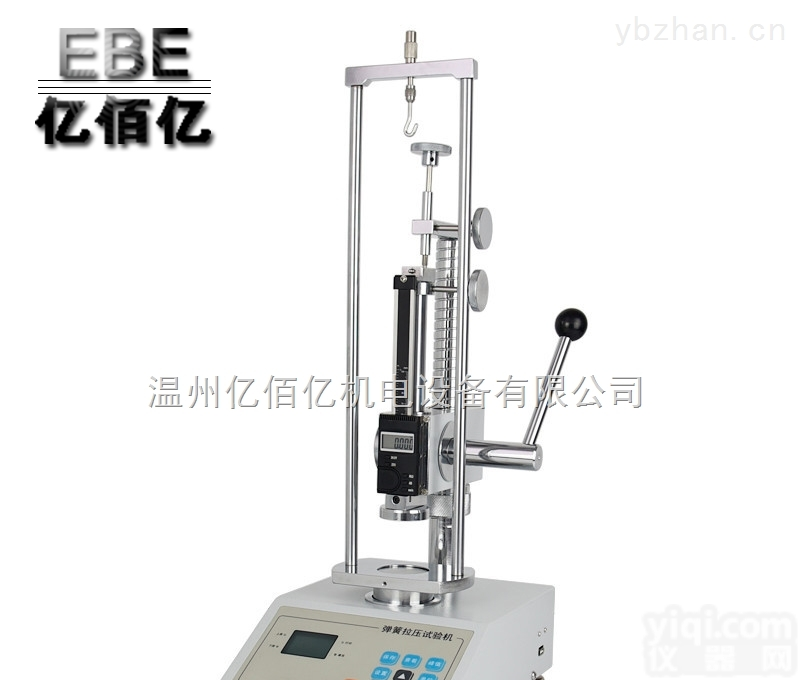

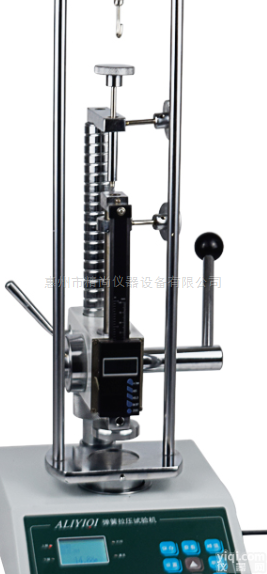

ATH ATH弹簧拉压试验机

三、ATH弹簧拉压试验机规格参数

四：按键说明

1、设置键：用户在测量界面可以通过此键进入设置菜单，并且在设置数据时按此键保存数据。

2、查看键：在测量界面时通过此键可以查看存储的测量数据

3、峰值键：用来切换实时，峰值，自动峰值三种测量模式

4、保存键：用来保存测量的数据

5、单位键：用来切换N，Kg，Ib三种单位

6、置零键：在实时测量时，按此键，可以修正零点。在峰值和自动峰值时，按此键，可以清除峰值，恢复到零点；在查看界面时，按此键，可以清除当前储存测量值，长按此键，可以清除全部存储测量值。在用户设置界面，按此键，不保存数据退回上一级界面。

7、打印键：在测量界面，按此键，可以打印存储的测量值。（无打印功能的机子除外）

8、向上键：在用户设置界面，按此键可上下修改设置项，在参数设置时，按此键，可以按位移动，来选择要修改的位数；在查看界面，按此键，可以查看上一个数据。

9、向下键：在用户设置界面，按此键可以向下修改设置项，在参数设置时，按此键，可以在当前位进行数据修改；在查看界面，按此键，可以查看下一个数据。

10、ON/OFF键：可以用来开机，和关机。

五、其它功能说明

1、打印功能说明：通过微型打印机打印数据

2、通讯：通过USB和上位机进行通讯。通讯协议采用MODBUS-RTU协议,同步测试功能可连接电脑测试，电脑上同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析。

3、保存数据：通过保存键保存测量时的数据

4、查看存储数据：通过查看键查看存储的数据

5、清除存储数据：在查看界面，通过按置零或者长按置零键，来清除当前或者全部存储数据

6、报警说明：当测量值超过上限值或者低于下限值时，蜂鸣器进行报警，面板上LED灯显示不同的颜色；当测量值低于下限值时，下限显示灯会显示。当测量值超过ZD负荷的120%时，可能会导致传感器的损坏。当测量值超过ZD负荷的150%时，肯定会导致系统的损坏。当出现“超载”警告提示时，机器即进入自动保护状态，须重新开机，若无法测量请长按“设置”键，输入密码：向上键、向下键，按设置键进入恢复出厂设置界面，选择恢复出厂设置，按设置键即可恢复。

六、用户操作

·拉伸弹簧的变形量、工作负荷测试：

A、接上电源，按下电源开关开机自检；

B、按[置零]键，听到一声蜂鸣确认；

C、向上驱动手柄，连接上下拉簧钩头，驱动调整手柄，至负荷显示接近被测弹簧试验负荷值时，按下变形量显示置零钮。

D、挂上被测拉簧，驱动手柄拉至所需变形量，读取负荷显示数值，即为该弹簧此变形量下的工作负荷值。

·压缩弹簧的变形量、工作负荷测试：

A、同上；

B、同上；

C、向下驱动手柄使上下压盘（测量触头）接触，驱动（调整）手柄，至负荷显示接近被测弹簧试验负荷，按下变形量显示置零钮；

D、放置被测压簧，转动手柄压至所需变形量，读取负荷显示数值，即为该弹簧此变形量下的工作负荷值。

打印功能:

如需打印需将测试数据保存后,按打印键数据打印出来

注【1】：由于ATH弹簧拉压试验机负荷测量传感器采用电阻应变式，当在负荷下也会产生一定的变形。为减少测量误差，变形量置零时的负荷传感器的负荷应尽可能接近被测弹簧的被测工作负荷值，以消除工作负荷传感器变形误差。当一般精度测量时，变形量置零时的负荷值可取为10～15N。

注【2】：由于变形量显示置零时，手柄向下到底置零。与测拉簧时相反，故所显示变形量为负值，实际读数取其JD值，即正值。

·微调旋钮的使用：

A、首先将微调旋钮装置与立柱连接牢固，保持两者之间的ZX在同一条线上；

B、在确认连接牢固和ZX在同一条线后，先将左侧的旋钮放松以，使上旋钮能够自由运动，将旋钮调整适合位置后再将左旋钮旋紧；

C、打开数显标尺，置零后，根据测试的需要，调整上旋钮，即可得到微小的位移变量，达到精密测量的要求；

D、注明：本公司所提供ATH系列的弹簧试验机大体分为小、中、大三种量程，其中大量程没有微调旋钮装置。

七、注意事项

    如果操作错误，可能会损坏本仪器或导致严重事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后请妥善保存，以备再次阅读。

·使用注意事项

A、应保持环境清洁，避免有液体、铁屑等物质侵入变形量、工作负荷传感器部件内，损坏电子元件。

B、请用柔软的布来清洁本仪器，将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。

注意：不要使用易挥发的化学物质来清洁本仪器（如挥发剂、稀释剂、酒精等）

C、请勿在以下环境中操作本机

（1）潮湿的环境

（2）多尘的环境

（3）使用油或化学品的地方

（4）周围有震源的地方

D、变形量传感卡尺及滑动齿条表面可用清洁汽油擦净，并可少量钟表油润滑，不可使用丙酮、酒精。

E、长时间不使用，应拔下电源插头，做好防尘、防湿处理。

八、故障与维修
