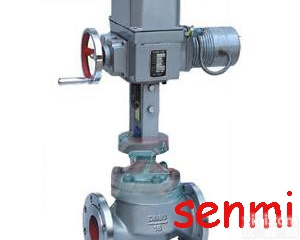

ST968Y 电动高温高压疏水调节阀
- 品牌：耐苛尔
- 型号：ST968Y
- 产地：上海奉贤
- 供应商：耐苛尔（上海）自动化仪表有限公司
- 供应商报价：1688
- 标签：电动高温高压疏水调节阀
产品库
名称: 电动高温高压疏水调节阀
型号: ST968Y
品Pai: 耐苛尔
公称通径: DN15~DN100mm ;
公称压力: 42.0Mpa;
适用温度: 550℃;
阀体材质: 碳钢、合金钢;
适用介质: 水蒸汽;
ST968Y电动高温高压疏水调节阀高压笼式结构形式，智能调节型电动装置控制行程，BW对焊连接，公称压力PN：10MPa~16MPa，公称通经1/2"-4" DN15-DN100，阀芯堆焊STL合金硬度非常高抗冲刷效果好，阀杆硬化处理耐磨抗擦性能好中腔自紧密封式结构压力越高密封越好，安装位置与管道垂直，严禁侧装，严禁倒装，以免介质长时间存于阀中腔损坏填料，主要用于石油、化工锅炉蒸汽管路自动化调节疏水，火力电站系统锅炉汽机的管路上，疏水调节适用介质：水、汽、油品。
是一种压力平衡式套筒结构的高压差调节阀。阀内件的套筒和阀芯是一种多孔和串级的混合结构，控制饱和水流经调节阀的过程中不出现空化现象；套筒多级节流，节流面积逐渐扩大，适合饱和水汽化容积扩大的要求，降低流体速度，减小流体对阀内件的冲刷；节流部分与密封面分开，有效保护密封面。阀内件表面硬化处理，硬度达到HRC70左右，耐冲刷，寿命长；该阀应用于火力发电厂的高加疏水，而且也可作为除氧器水位调节阀。高加疏水调节阀可以是气动或者电动控制。
结构特点1、了多孔笼罩结构，疏水经节流孔相当于经过一只消音，故该阀噪声小，汽蚀小，使用寿命长。
2、疏水流量控制是通过阀芯上下 移动来改变节流孔多少来实现，当执行机构设定是两位制时，即是快开快关门。
3、方便的装配结构，故拆装方便，易于检修。
设计制造标准:JB/T3595、E101、ANSI B16.34
结构长度标准:GB/T 12221-2005
压力温度等级:GB/T 12224-2005
设计标准:API 602、ASME B16.34、BS 1873
连接标准:ASME B1.1、ASME B16.11、ASME B16.25
| 名 称 | 材 料 |
| 阀体 | WC6、20GrMo、12Cr1MoV、F22 |
| 阀芯 | 316、2Cr13 堆司太莱合金、440 |
| 阀杆 | 316、25Cr2Mo1V、17-4PH |
| 阀座 | 316、2Cr13 堆司太莱合金、440 |
| 公称通径DN（mm） | 20 | 32 | 40 | 50 | 65 |
| 流量特性 | 近似线性 | ||||
| 公称压力PN (MPa) | 1~10 | ||||
| 连接型式 | 焊接 | ||||
| 配用执行机构 | PZD型 | ||||
| 行程L（mm） | 30.8 | 30.8 | 30.8 | 40 | 40 |
| 大压差△P（MPa） | 0.3~8.2 | ||||
| 额定流量系数 Cv | 6 | 16 | 24 | 39 | 56 |
| 工作温度 t（℃） | ≤250~550 | ||||
| 使用介质 | 蒸汽、饱和水 | ||||
| 注：1、该型号还有直角式ST967Y、法兰直角式ST947Y和法兰式ST948Y。 | |||||
| 2、也可配ZKDS型电动执行机构或气动执行机构。 | |||||
| 公称通径DN（mm） | 20 | 32 | 40 | 50 | 65 |
| H (mm) | 730 | 730 | 730 | 981 | 981 |
| H1 (mm) | 95 | 95 | 95 | 120 | 120 |
| L (mm) | 292 | 292 | 292 | 400 | 400 |
| D1 (mm) | 38 | 48 | 60 | 76 |
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
