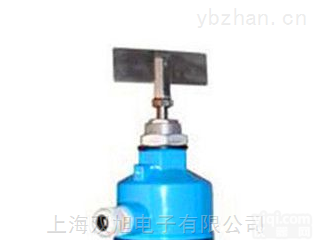

XTD-DS8-PT 皮带给煤机堵煤开关XTD-DS8-PT

皮带给煤机堵煤开关XTD-DS8-PT广泛应用于冶金、煤炭、水泥、钢铁等行业，尤其是在水泥仓、煤仓等使用环境恶劣的地方。
皮带给煤机堵煤开关XTD-DS8-PT是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重的物料扭力大小可以调节。
主要技术指标：

1、电源：AC220V

2、功率消耗：5W

3、输出量：继电器开关量（SPDT），触点容量： 5A/250VAC

4、叶片转速：1RPM

5、耐电压：1500VAC×1min

6、力矩：10kg-cm

7、适用比重：≥0.4g/cm3

8、探头工作（介质）温度：
    普通型：-20～50℃
    中温型：-40～200℃
    高温型：-40～350℃
9、保存温度：-20～125℃

10、入线口规格：1/2″PF

11、防护等级：IP65

12、材质：316不锈钢

13、安装方式：G2+1/2〞、1+1/2〞、DN50法兰（可用户订制）

堵煤开关XTD-DS8-PT是采用微电机经减速后，带动检测叶片以5-6转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移使其中一个微动开关动作发出有料信号，随后另一个微动开关动作，切断电机电源使其停转。只要料位不变此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。首先一个微动开关动作接通电机电源，使其旋转，随后另一个微动开关动作发出无料信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。

特 点：
1、全密闭性，屋外亦可使用
2、独特的油封设计可防止粉尘沿轴渗入
3、扭力稳定可靠，切扭力大小可调整
4、轻巧，安装容易
5、叶片承受过重的负荷，马达回转机构会自动打滑，保护不受损害
6、不必从桶槽上整组拆除，即可轻易的检查维修内部的零件

工作原理：

    利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，将该阻力传至接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电源使叶片停止转动。当料位下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或，反之则调整至弱或最弱。
