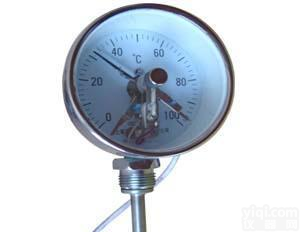

WSSX-482活动内螺纹万向电接点双金属温度计
- 品牌：海恩斯
- 产地：无锡市
- 供应商：无锡海恩斯自动化仪表有限公司
- 供应商报价：面议
- 标签：WSSX-482活动内螺纹万向电接点双金属温度计
产品库
一、产品简介：
WSSX-482活动内螺纹万向电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
二、主要技术参数
产品执行标准：JB/T8803-1998、GB3836-83
标度盘公称直径：100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
电气参数
额定功率（VA） | 高工作电压（V） | 大允许电流（A） |
10 | 220VAC | 0．7A |
24VDC |
绝缘电阻
额定电压 | 直流试验电压（DC） | 绝缘电阻 |
24VDC | 100 | 7 |
220VAC | 500 | 20 |
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。
三、工作原理：
WSSX-482活动内螺纹万向电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标。
四、WSSX-482活动内螺纹万向电接点双金属温度计产品选型表：
WSS | 双金属温度计 | ||||||
X | 电接点结构 | ||||||
表盘公称直径 | -4 | Φ100 | |||||
表盘形式 | 0 | 轴向（直型） | |||||
1 | 径向（角型） | ||||||
8 | 万向（可调角型） | ||||||
安装固定形式 | 0 | 无固定装置 | |||||
1 | 可动外螺纹 | ||||||
2 | 可动内螺纹 | ||||||
3 | 固定螺纹 | ||||||
4 | 固定法兰 | ||||||
5 | 卡套螺纹 | ||||||
6 | 卡套法兰 | ||||||
保护形式 | M | 上下限 | |||||
N | 双上限 | ||||||
P | 双下限 | ||||||
