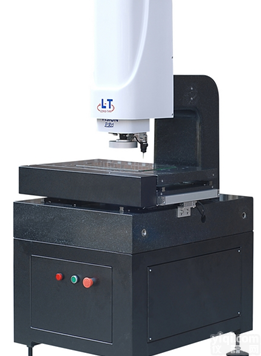

QVP系列 高精度（全大理石结构）全自动影像测量仪
- 型号：QVP系列
- 产地：惠州市
- 供应商：惠州市精尚仪器设备有限公司
- 供应商报价：面议
- 标签：高精度（全大理石结构）全自动影像测量仪
产品库
高精度（全大理石结构）全自动影像测量仪
品 质 特 征
高精度（全大理石结构）全自动影像测量仪
技 术 参 数
T型：选配接触测头组 H型：选配激光测头组
仪器型号 | QVP3020 | QVP4030 | QVP5040 | QVP6050 | |
仪器参数 | |||||
测 | X | 300 | 400 | 500 | 600 |
Y | 200 | 300 | 400 | 500 | |
Z | 200 | 200 | 200 | 200 | |
工 | 大理石台面 | 640*410 | 740*510 | 860*610 | 960*710 |
玻璃台面 | 354*254 | 459*359 | 548*438 | 648*538 | |
玻璃承重/大理石承重 | 50kg/100kg | 50kg/100kg | 50kg/100kg | 50kg/100kg | |
影 | 测量速度 | MAX:300mm/s | |||
CCD | 订制高清工业彩色CCD | ||||
变焦物镜 | 全自动变倍镜头0.7－4.5X | ||||
视频放大倍率 | 40－228X（显示器24寸） | ||||
工作距离 | 82mm | ||||
显示分辨率 | 0.0001mm | ||||
重复性 | 2um | ||||
测量精度(μm) | XYZ轴≦(2.6+L/150)um,Z轴(光学测量时)≦(5+L/200)um | ||||
外形尺寸（mm) | 850*650*1700 | 1050*750*1700 | 1260*870*1700 | 1360*950*1700 | |
仪器重量(kg) | 280kg | 500kg | 865kg | 960kg | |
照明 | 可程控四环八区LED表面光及轮廓光(配同轴光) | ||||
电源 | 220V±10%(AC) 50HZ 20A | ||||
