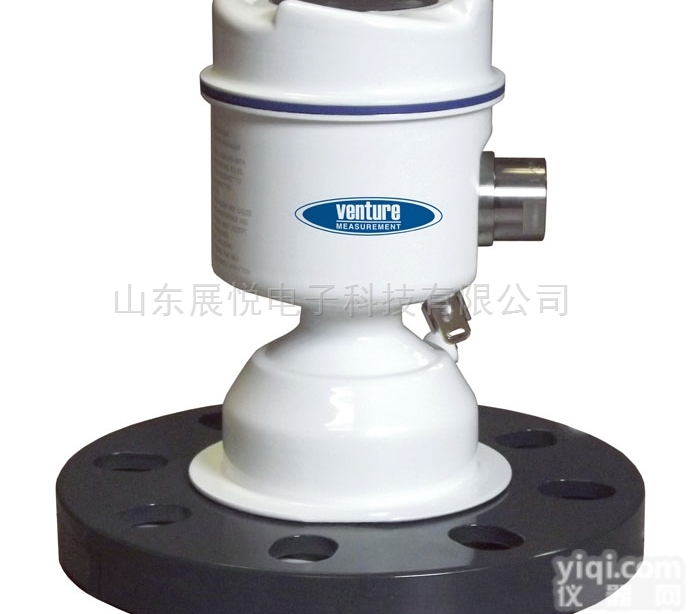

MP78 美国必测MP78高频雷达波物位计

美国必测MP78高频雷达波物位计

概述   MP 雷达采用 78GHz连续调频波，ZD量程可达100m。专为固 体的连续测量设计，不受温度、压力变化或蒸汽液位改变的影响，可以用 于固体（包括且不限于水泥粉末，塑料颗粒/粉末，谷物，面粉，煤，焦炭 等）的连续测量，点阵式LCD液晶屏显示，自带瞄准器和吹扫连接，支持 HART® 协议和4-20mA输出。

工作原理 脉冲雷达的天线发射一个极窄的微波脉冲，叠加  78GHz的正弦波信号，经 天线向下传输，碰到被测介质表面，其部分能量被反射回来，被同一天线 接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

特点与优势    •     快速设定功能帮助您在几分钟内 完成参数设定 • 78 GHz 高频可以提供4°超窄的 波束角，避免安装立管产生的噪 声，并可在倾斜物料表面获得良 好反射 • 自带瞄准器，可以帮助波束对准 特定的区域，以获得更好的反射 效果 • 二线制设计，支持20～32VDC电 压供电 • 量程有40m和100两种规格供选择 • 自带吹扫功能，可以实现自清洁

技术规格 尺寸图  美国必测MP78高频雷达波物位计

基本参数 电压 24 VDC，ZD30 VDC ZD负载 550 欧 死区 400 mm（距离传感器参考点） ZD测量范围 40 m 或100 m；取决于型号 频率 78 ～79 GHz FMCW 更新速率 ZD10秒（取决于设计定） 波束角 4 度 性能参数 ZD测量误差 5mm（包含滞后和非重复性） 环境温度 耐压 0.86～1.06 Bar 工艺温度 -40 ～200 输出 4 ～ 20 mA, HART HART 通讯   负载 230 ～550 欧姆； 230 ～500 欧姆（连接耦合模块时）   ZD通讯距离 1500 m 双绞线 湿度 45 ～ 75% 相对湿度 介电常数 20米内：最小1.6 100米内：最小2.5 物理 材质 316不锈钢，喷涂白漆 防护等级 Type 4X/NEMA 4X; Type 6/NEMA6, IP68 出现口 1/2” NPT 发运重量 3.15 kg（3” 不锈钢法兰） 过程连接 3、4、6平面或凸缘法兰

证书与认证 FM 和 CSA (US & Canada) ●  普通场所：Type 4X/NEMA 4X; Type 6/NEMA6, IP68 ●  防爆场所：Class II, Div1, Groups E, F, G; Class III T4                  Class I, Div 2, Groups A, B, C, D, T4

CE ●  电磁兼容认证 ●  低电压指令
