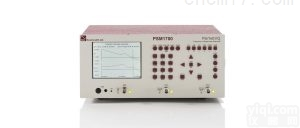

PSM1700频率响应分析仪

PSM1700频率响应分析仪，psm1700 psimetriq是一个综合性的 DFT 和真正的 RMS 分析仪器的研发和生产测试中的应用。针对一系列 增益/相位分析中的应用，其中包括开关电源反馈回路的稳定性分析和 总频率响应分析的过滤器。 具有清晰、明亮的图形显示实时值或图表，可完全通过RS232或局域网远程控制作为一个选项。当与IAI（阻抗分析界面） PSM成为高精度1mhz阻抗分析仪、LCR测试仪。它的目的是提供的性能，测量速度和便利性，提供一个有效的和易于使用的台式仪器精密测量能力。

Newtons4th PSM1700提供含增益余裕(Gain Margin)和相位余裕(Phase Margin)的波德图（Bode Plot Graph）或是表列，作为工程师评估电源闭回路稳定性的重要指标，满足工程师对确认和完善系统的工具需求。工程师以两个原则检查电源回授系统：

（1）、在闭回路增益为0dB（无增益）的情况下，相位余裕(Phase Margin)是否大于45度。

（2）、另外同步检查在相位接近于零度时，闭回路增益余裕(Gain Margin)是否大于-20dB。测试上必须核实系统在预期各种环境下（温湿度，负载，等变动因素），仍然能够满足此二条件。

一、分析仪特点：

1、双通道宽频带差分输入

2、每秒20个频点的快速扫频

3、离散式傅立叶分析得到的的杂讯YZ

4、自动计算出增益裕量与相位裕量

5、量测设置与结果可存储于内置记忆体

二、FRA应用范围及功能情景图：

1、电源供应器增益裕量与相位裕量分析

2、滤波器设计与特性量测

3、扬声器与放大器特性测试

4、机械振动特性与分析

5、电机控制环路特性分析

三、功能特色&收益：

四、量测规格：

五、系统规格：

六、附件与接口：

七、产品功能：
