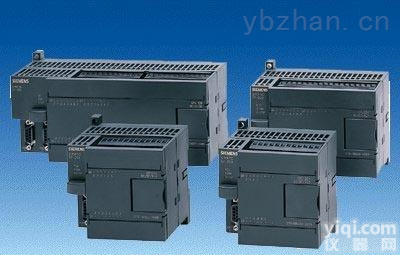

西门子扩展模块6ES7 223-1PM22-0XA8

"Control Panel"中的设置
在“Control Panel”中打开传送对话框。

在“Channel 2”下启用 MPI/PROFIBUS 传送。为此，将通道 2 设置成“MPI/PROFIBUS”。对于通道 2，还可以为“Enable Channel”设置一个复选标记；如有需要，还可以设置“Remote Control”。

注意：
当通过 WinCC flexible 的开发环境触发传送时，“Remote Control”选项允许面板上的运行系统自动终止。 接下来，面板自动切换至传送模式。

注意：
在通过一个带调制解调器的 TS 适配器进行传输的情形中，应启用“Remote Control”，因为否则的话，面板不能自动切换至传送模式

“Transfer Settings”中的更多设置

• 单击“Advanced”按钮，打开高级设置(图 02)。
• 定义 WinCC flexible 项目是通过“MPI”还是通过“PROFIBUS”传送。
• 接下来，单击“Properties”按钮。

版本 A - MPI

注意：
如果系统没有必要改变其它网络参数，则应使用给定的缺省网络参数。
这些网络参数必须与 SIMATIC 站中的设置相匹配(例如：CPU 或 CP)。

如果其他主站(面板)将连接至总线，那么禁用选项“Panel is the only master on the bus”。

版本 B - PROFIBUS

如果面板是总线上*的主站，那么，为“Panel is the only master on the bus”设置复选标记，并为设备分配一个*的总线地址(Address)。

注意：
如果系统没有必要改变其它网络参数，则应使用给定的缺省网络参数。
这些网络参数必须与 SIMATIC 站中的设置相匹配(例如：CPU 或 CP)。

注意：
如果其它主站(面板)将连接至总线，那么禁用选项“Panel is the only master on the bus”。
