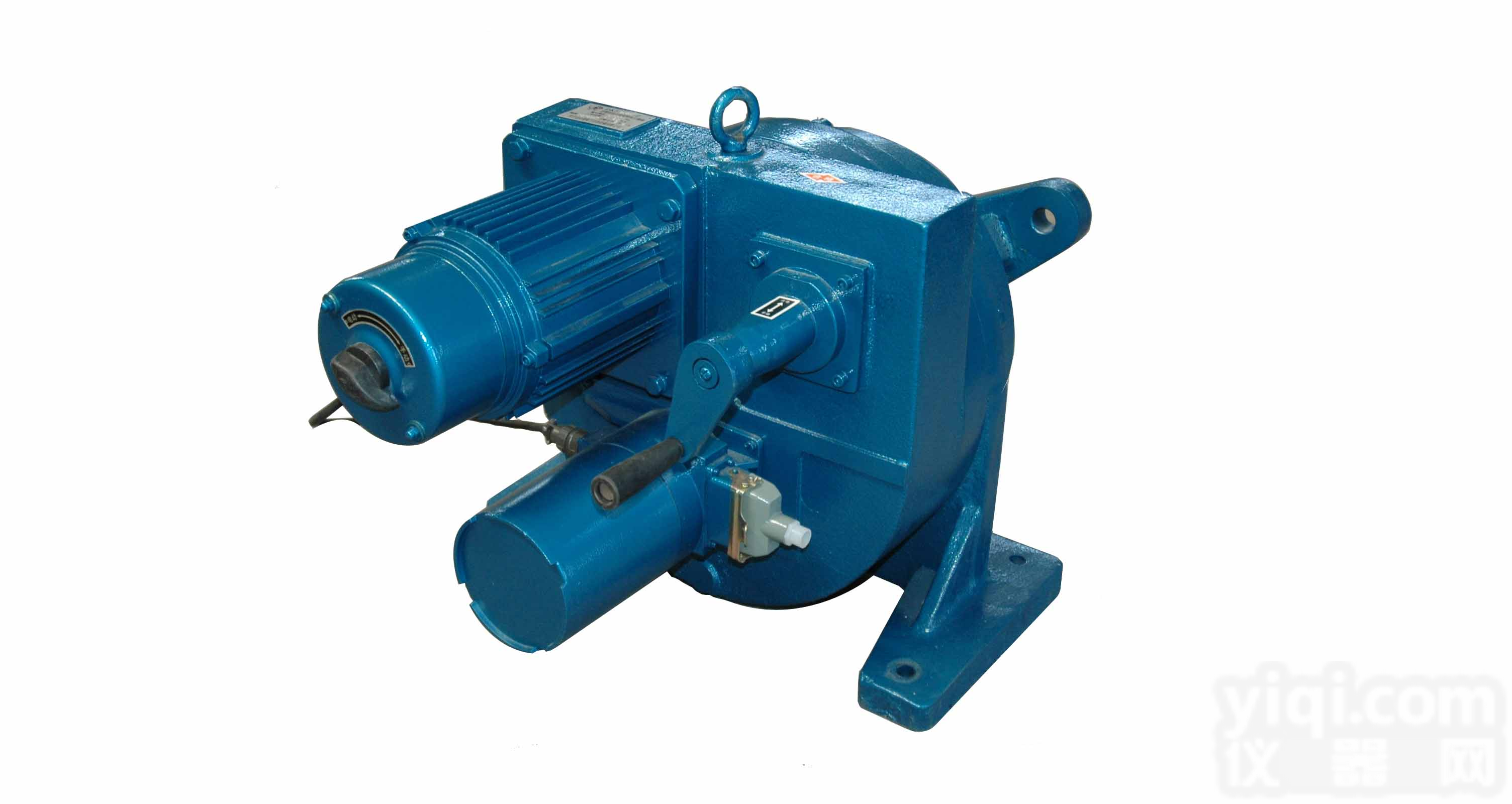

381RSC-60 RXC-60 角行程电动执行器

三、381R调节型电动执行器，381RSB角行程电子式电动装置主要技术参数

电源：AC220V、AC380V（定制）

耗电功率：A型执行器50W；B型执行器150W；C型执行器220W；D型执行器350W；

驱动电机：交流可逆单相齿轮减速电机

输入信号：4～20mAd.c或1~5Vd.c

输出信号：4～20mAd.c（负载电阻500Ω以下）

输出力距：10Nm-16000Nm

死区：0.8～1

零点调整：±25％

通径：直行程DN20-DN350角行程DN150-DN1600、DN1700-DN3000(定制)

型号：开关型、调节型、防爆型

本执行器主要由以下几部分组成:

4.1 控制器:接受来自调节器的DC4~20mA或DC1~5号，控制执行器按预定模

式工作。

4.2 传动机构:把电机的旋转运动变成动力输出轴的角位移(0~90C)运动实现调节

阀的开关和调节功能。

4.3开度检测机构:将输出轴的角位移即阀芯的开度(0~90C)经齿轮机构反馈给电

位器，又电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开

度信号之差为零时，电机将停止工作。

4.4联结机构:通过支架将执行器和被控阀广]联结，并由连接接头将执行器输出输

出轴和阀杆连接。

4.5手动机构:本执行器还设计有手动机构，在断电情况下，根据需要可由手动操

作来完成调节阀的开、关和调节功能。
