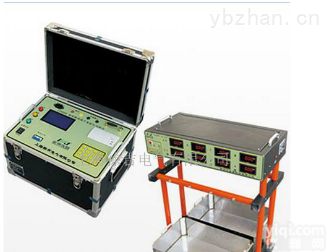

JY6008绝缘鞋绝缘手套耐压试验仪

JY6008绝缘鞋绝缘手套耐压试验仪价格

简单介绍

JY6008绝缘鞋绝缘手套耐压试验仪采用高低压分离，泄漏电流采用抗干扰无线传回控制箱，极大的保护人身的安全。

JY6008绝缘鞋绝缘手套耐压试验仪的详细介绍

功能介绍● 仪器可以同时进行8只及8只以下绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流

● 高低压分离，泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的安全

● 绝缘鞋试验采用里面放置小钢珠的干式试验方法

● 每路试品均具有分断机构

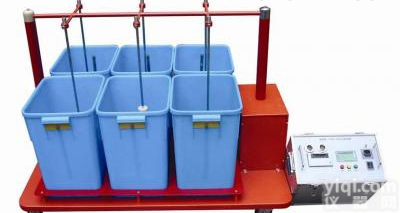

● 绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作

● 试验变压器变比自由设定，可以与客户现有变压器相互配套并具有过流保护功能







JY6008绝缘鞋绝缘手套耐压试验仪价格

框图各部分说明：  （1）继电器：该继电器控制220V电源是否接到调压器上，从而控制输出高压接通或切断。 （2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。  （3）高压变压器：按照大约1∶25比率升高调压器的输出电压，从而得到0～5(kV)的输出高压。 （4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测 信号给控制器。

  （

5）控制器：根据来自电流检测器及启动、复位钮的信号，控制继电器是否接通及报警电路是否报警。 （6）报警：由驱动块推动蜂鸣器及超漏灯发出声光报警







JY6008绝缘鞋绝缘手套耐压试验仪价格

（1）“电源”开关：在打开此开关前，一定要看“使用注意事项”一节。  （2）“启动”按钮：按此钮后，调节电压调节旋钮，调至电压表指示为所需电压，并将此高压输出到高 压输出端进行耐压测试。  （3）“复位”按钮：耐压测试结束后，按此钮，使输出电压复位（即断开电），当超漏报警时，按此钮 也使仪器复位。  （4）电压调节旋钮，用来调节测试电压大小。  （5）“外控”接口：用于远程控制耐压仪启动或复位，此操作只能用于不定时操作，如需定时只能在不 使用外控的情况下。  （6）高压输出端：测试电压由此输出。  （7）“测试”指示灯：此灯亮表示高压送到了输出端，灯熄即高压断开。 （8）“超漏”指示灯：被测物中电流大于漏电流开关所预置值，此灯就会亮。 （9）“测试端”接线柱：测试电压的另一连接端，或叫做测试电流的返回端。 （10）“定时选择”按键：输出高压持续时间选择2/5/10/15/30/60（s）。  （11）“漏电流选择”按键：预置漏电流上限值0.5/1/2/5/10/20(mA)；MS2670A为100mA。 （12）“5kV”指示灯：当电压量程开关处于5kV档时此灯亮，MS2670D为3kV档。  （13）“1.5（3.0）kV”指示灯：当电压量程开关处于1.5kV档时此灯亮，MS2670A为3.0kV档。
