短波长光谱分析仪

短波长光谱分析仪

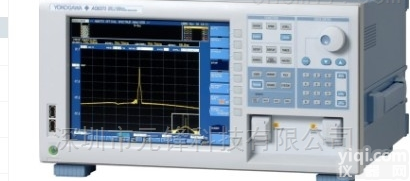

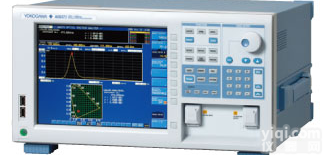

AQ6373B短波长光谱分析仪有助于加快短波长激光器、无源器件、LED以及在生物、材料加工、消费品和电信等应用中使用这些器件的装置的开发和生产速度。凭借内置颜色分析功能和与AQ6315远程命令相兼容，AQ6373B可以为AQ6315老用户提供更高水平的功能、速度和光学性能。

• 波长范围：350~1200nm
• 波长精度：±0.05nm
• 波长分辨率：0.02~10nm和0.01nm(400~470nm)
• zui大安全输入功率：+20dBm
• 功率灵敏度：-80dBm
• 动态范围：≥60dB
• 单模、多模和大芯光纤
• 内置光轴对准调节光源
• 通过外部参考源进行波长校准
• 拥有多种分析功能，包括VIS颜色分析功能。
•

• 光有源器件(激光二极管/光纤激光器)
• 光无源器件(滤波器/FBG/特殊光纤)
• 支持应用光子设备的开发

• YL/生物：激光ZL、DNA测序、显微镜
• 工业：激光微加工、激光打标机
• 家用电子设备：激光投影仪、下一代光盘、LED产品
• 测量传感：激光雷达、干涉仪
• 电信：塑料光纤(POF)通信

高波长分辨率 & 大动态范围

先进的单色结构实现了高波长分辨率和大动态范围。通过单色镜陡峭的光谱特性，可以有效分离相近的光谱信号并进行准确的测量。



高灵敏度

可以准确快速地测量微弱的光信号。




脉冲光测量


自由空间输入


高速扫描

通过先进的单色镜、更快的电路和降噪技术，无论是来自DFB-LD或DWDM的陡谱信号，还是宽带光源的低功率信号，AQ6373B都可以实现快速测量。





宽跨度、高精度扫描

在保持高波长分辨率的同时，单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、效率更高，因为传统系统使用的采样点数量少，需要进行多次测量，才能覆盖整个波长范围。


环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件，zui终导致光学性能降低。

通过标配功能，AQ6373B只要花几分钟就可以获得更高的光学性能，便于快速开始测量。



光轴对准调节功能

 通过内置光源自动对准单色镜的光路，以确保仪器的高性能。

波长校准功能

 通过外部光源自动校准光谱分析仪，以确保波长的精度。




提示：有时光轴对准调节功能和波长校准功能不能确保光学性能。

还需要进行定期校准。

数据记录功能

可记录分布反馈式激光器(DFB-LD)的分析结果以及多峰测量值， 每通道zui多10,000点， 并且带有时间标记。



高级标记功能

为了获得功率密度和指定频谱的积分功率值， 可以在标记点添加高级标记。

• 鼠标
• 键盘
• 存储器
• HDD

曲线放大功能


通过点击和拖动鼠标，可以改变显示条件，如ZX波长和跨度。 可以立即放大感兴趣的区域并随意移动。 无需通过再次测量来修改显示条件。

鼠标&键盘操作



前面板操作直观，便于用户使用。

鼠标操作更简单。

用键盘可以输入标签和文件名。




USB存储 -USB 1.1接口支持大容量移动存储设备，如闪存和硬盘(HDD)。 - 便于携带大量数据文件。 512MB内存 - 可保存超过20,000个数据文件。 文件类型和格式： - 波形：二进制和ASCII (CSV) - 图形：位图(BMP)和TIFF - 分析结果：二进制和ASCII (CSV) - 模板：ASCII (CSV) - 系统设置：二进制    - 宏程序：二进制
缩略图文件预览 便于在内部和外部存储器的上千个文件中找出特定的文件。

光谱分析功能 12项数据分析功能适合各种应用 内置分析功能：     - 谱宽分析     - WDM (OSNR)分析     - DFB-LD分析     - FP-LD分析     - LED分析     - SMSR分析     - 光功率分析     - 各种滤波器分析     - 颜色分析
7条独立曲线 曲线间运算(两条曲线相减) Max/Min保持 同时显示多条曲线

宏编程功能




构建简单的自动测试系统 无需外部PC。 通过记录用户实际击键和选择参数，可轻松创建测试程序。 通过远程接口，可以控制外部设备。

快速远程接口
